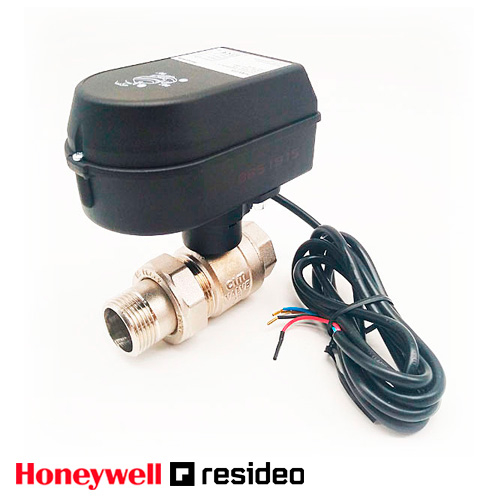

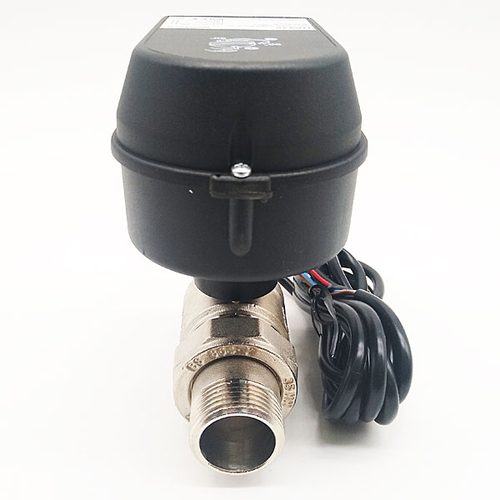

Шаровый кран с электроприводом Honeywell Resideo HAV32 DN 32 1-1/4" 220V

Шаровые клапаны Honeywell с электроприводами серии HAV

Электроприводной шаровой клапан HAV Hometronic служит для открывания и закрывания трубопроводов питьевой воды. Клапан регулируется с помощью управляющего блока Hometronic Manager и обеспечивает подачу воды даже в отсутствие людей, защищая в то же время от повреждений, вызванных водой.

Шаровой клапан изготавливается с номинальными диаметрами DN 20, DN 25 и DN 32. Поставляется в комплекте с приводом и соединительным кабелем.

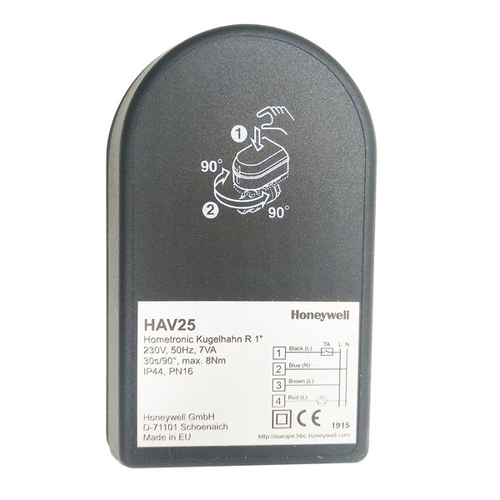

Шаровой клапан характеризуется очень низким уровнем шума при работе. В случае отказа питания эксплуатацию клапана можно осуществлять вручную. Состояние клапана (открыт/закрыт) определяется посредством механической индикации.

Выбор места монтажа шаровых клапанов Honeywell с электроприводами серии HAV

В зависимости от выбранного места монтажа шаровой клапан можно использовать для регулирования подачи воды во всем доме или отдельной помещении.

При выборе места монтажа обеспечить, чтобы:

• Шаровой клапан был доступный и удобный для эксплуатации в случае отказа электропитания.
• Привод был смонтирован параллельно трубопроводу.

Не разрешается монтировать привод верхней стороной вниз или поперек трубопровода!

• Установить привод на клапан. Соблюдать направление трубопровода!
• Прикрутить привод к клапану двумя винтами M 6x15.
• Назначить выключатель устройства HS 30 для Hometronic Manager, как описано в инструкциях по эксплуатации выключателя устройства.

Электрические соединения шаровых клапанов Honeywell с электроприводами серии HAV

• Установить всеполюсный выключатель с 3-мм отверстием на стороне входящей линии.
• Выполнить электрические соединения выключателя устройства и шарового клапана в соответствии с прилагаемой схемой и подключить их к источнику питания.

Скачать - Инструкция "Шаровый клапан с электрическим приводом Honeywell"
