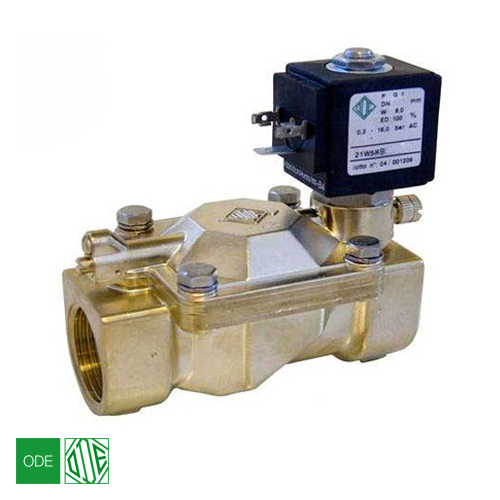

Электромагнитный клапан ODE 21W7KV500 нормально закрытый 2"

Электромагнитный клапан 21W7KV500 2"

Клапан электромагнитный (соленоидный) ODE 21W7KV500 2" это клапан, который предназначен для автоматического перекрытия/открытия потока рабочей среды в трубопроводе с помощью плунжера, который поднимается/опускается от воздействия силы электромагнитного поля на электрической катушке (соленоиде). В качестве рабочей среды может использоваться горячая вода, воздух с маслами, бензин, дизтопливо и др.

Модель 21W7KV500 является нормально закрытым (НЗ) двухходовым клапаном непрямого действия. При отсутствии напряжения в катушке клапан находится в закрытом положении, а когда напряжение появляется он переходит в открытое положение. Поскольку этот клапан непрямого действия то для перекрытия потока используется мембрана для которой необходимо что бы между входом и выходом был перепад давления не менее 0,2 бар.

Корпус электромагнитного клапана ODE 21W7KV500 выполнен из латуни, а мембрана из фторэластомера, витона (FKM). Максимальный диапазон рабочих температур для клапана с мембраной из FKM становит от -10°С до +140°С при максимальном давлении не более 16 бар.

В стоимость клапана включена и стоимость катушки, которую вы можете подобрать в зависимости от необходимого напряжения питания: от 12V до 380V.

Материалы:

• Корпус и крышка: латунь UNI EN 12165 CW617
• Арматурная трубка: нержавеющая сталь AISI серии 300
• Плунжер: нержавеющая сталь AISI серии 400
• Пружина: нержавеющая сталь AISI серии 300
• Мембрана: FKM

Устройство соленоидного клапана ODE непрямого действия:

Расшифровка маркировки:

Техническое описание "Электромагнитные клапаны ODE 21W7KV500"
