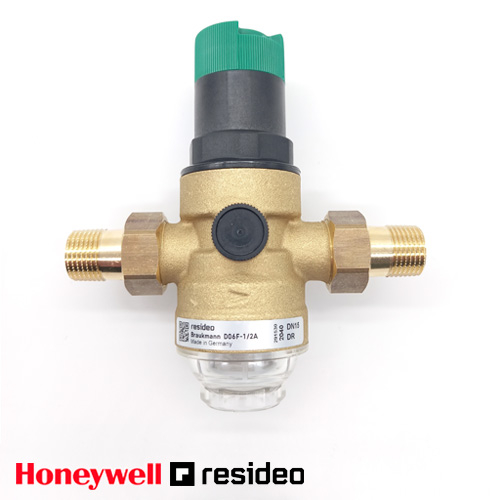

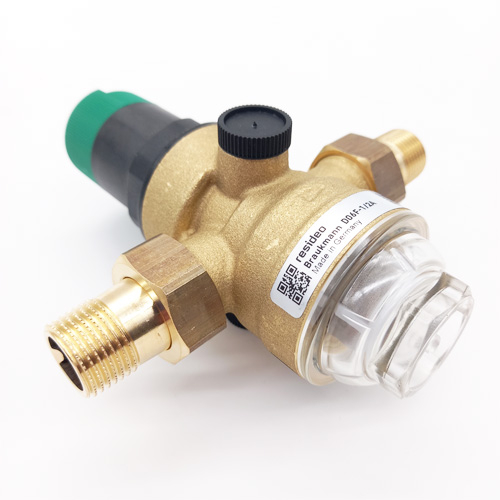

Редуктор давления Honeywell D06F-1 1/4A

Регулятор давления с фильтром Honeywell D06F - 1 1/4 А

Регуляторы давления этого типа защищают установки бытового водоснабжения от избыточного давления в подающей магистрали. Их можно также использовать на промышленных и коммерческих объектах в диапазоне технических возможностей. Установка регулятора давления позволяет избегать повреждений от повышения давления и снижать потребление воды. Также на выходе из регулятора настроенное давление поддерживается постоянным, даже при значительном колебании давления на входе. Снижение рабочего давления и поддержание его на постоянном уровне минимизируют шум потока в установке.

Особенности регулятора давления с фильтром D06F - 1 1/4 А

• Сертификация DIN/DVGW
• До размера 1 1/4” сертификация низкого уровня шума, группа 1, без ограничений

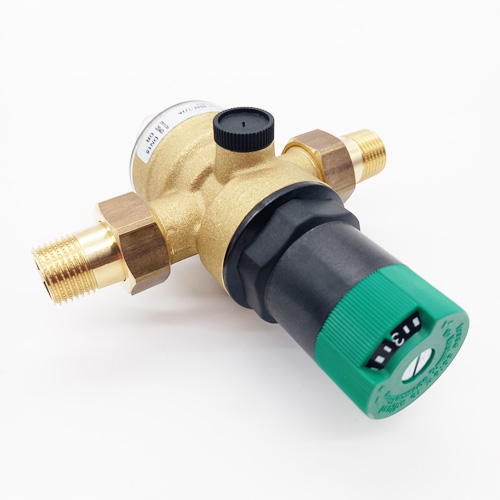

• Выходное давление устанавливается ручкой настройки
• Установленное давление отображается на шкале настройки
• Настроечная пружина не вступает в контакт с водой
• Вставка клапана из высококачественного синтетического материала может полностью меняться
• Встроенный фильтр тонкой очистки

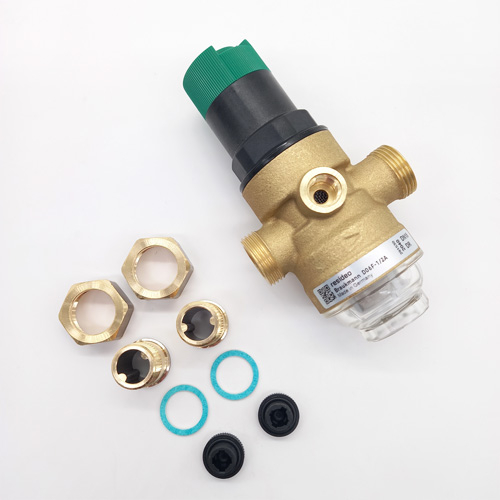

• Есть версии без соединительных фитингов
• Легко модернизируется в комбинированный фильтр тонкой очистки
• Может оснащаться входным обратным клапаном
• Сбалансированное подавлению седло клапана – колебания входного давления не оказывают влияния на выходное давление

Конструкция регулятора давления воды Honeywell D06F

• Корпус с отверстиями G 1/4” под манометр с обеих сторон
• Резьбовое соединение (версии А и В)
• Вставка клапана с диафрагмой и седлом клапана
• Фильтр тонкой очистки с ячейками сетки 0,16 мм
• Редукционная вставка со шкалой и ручкой настройки
• Колба фильтра
• Настроечная пружина
• Манометр не входит в комплект поставки (см. аксессуары)

Материалы редуктора давления воды Honeywell D06F

• Резьбовые фитинги из латуни
• Вставка клапана из высококачественного синтетического материала
• Сетка фильтра из нержавеющей стали
• Редукционная вставка со шкалой и ручкой настройки из высококачественного синтетического материала
• Колба фильтра из прозрачного пластика или латуни
• Настроечная пружина из пружинной стали
• Диафрагма из армированного NВR
• Уплотнения из NВR

Принцип действия регулятора давления воды Honeywell D06F

Регуляторы давления данной конструкции работают по принципу уравновешивания усилий. Усилие от мембраны направлено против усилия регулировочной пружины. Если давление на выходе и, следовательно, усилие от мембраны падают вследствие увеличения расхода воды, то под действием большего усилия от пружины клапан открывается. Затем давление на выходе возрастает до тех пор, пока усилия от мембраны и пружины не будут снова уравновешены. Давление на входе не влияет ни на открытие, ни на закрытие клапана. Благодаря этому колебания давления на входе не влияют на давление на выходе, что обеспечивает компенсацию давления на входе.
