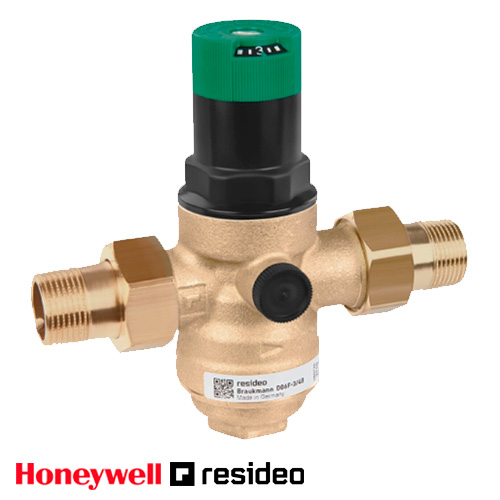

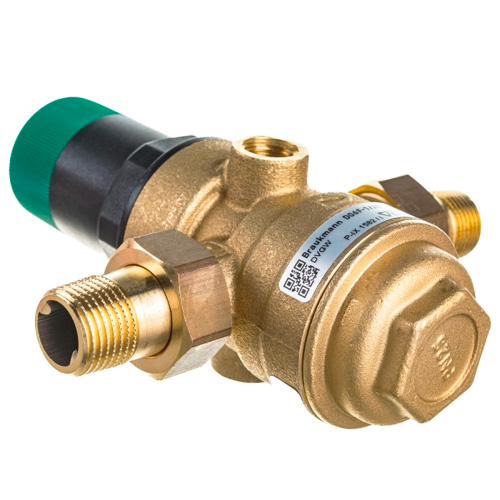

Редуктор давления воды Honeywell Resideo Braukmann D06F-1 1/4B PN25 1,5-6,0 бар

Регулятор давления воды Honeywell D06F

Регуляторы давления серии D06F предназначены для защиты как установок бытового водоснабжения от избыточного давления в подающей линии. Редукторы данной серии можно также использовать на промышленных и коммерческих объектах в диапазоне технических возможностей.

Установка клапана понижения давления Honeywell D06F обеспечивает:

• защиту от повреждений системы из-за неконтролируемого повышения давления;
• уменьшение потребления воды;
• снижение и поддержание постоянного уровня установленного давления на выходе, даже при значительных колебаниях давления на входе;
• минимизацию гидравлического шума в системе.

В состав регулятора D06F входит:

• выходы с обеих сторон для подключения манометра с соединением G ¼";
• вставка клапана с диафрагмой и седлом клапана;
• фильтр тонкой очистки с ячейками сетки 0,16 мм;
• колба фильтра;
• редукционная вставка со шкалой и ручкой настройки;
• настроечная пружина.

Особенности регулятора давления с фильтром D06F - 1/2 А:

• Давление на выходе регулируется ручкой настройки и отображается на шкале настройки.
• Полное отсутствие контакта регулировочной пружины с питьевой водой.
• Вставка клапана полностью заменяема.
• Встроенный фильтр тонкой очистки.
• Сбалансированное по давлению седло клапана – колебания входного давления не оказывают влияния на выходное давление.
• Возможность модернизации в комбинированный фильтр с обратной промывкой.

Материалы редуктора давления воды Honeywell D06F:

• Корпус – латунь, устойчивая к вымыванию цинка
• Резьбовые фитинги – латунь
• Сетка фильтра – нержавеющая сталь
• Колба фильтра – латунь
• Редукционная вставка со шкалой и ручкой настройки – высококачественный синтетический материал
• Регулировочная пружина – пружинная сталь
• Диафрагма – армированного NВR
• Уплотнители – нитрилбутадиеновый каучук (NBR).

Описание основных характеристик:

• Сфера применения: водоснабжение
• Регулируемая среда: вода, сжатый воздух, азот
• Максимальное рабочее давление: 25 бар
• Диапазон регулировки давления: 1,5 - 6,0 бар
• Максимальная рабочая температура: 40 °С
• Пропускная способность, Kvs: 2,4 м3/ч
• Тип резьбы: наружная

Принцип действия регулятора давления воды Honeywell D06F:

Регуляторы давления данной конструкции работают по принципу уравновешивания усилий. Усилие от мембраны направлено против усилия регулировочной пружины. Если давление на выходе и, следовательно, усилие от мембраны падают вследствие увеличения расхода воды, то под действием большего усилия от пружины клапан открывается. Затем давление на выходе возрастает до тех пор, пока усилия от мембраны и пружины не будут снова уравновешены. Давление на входе не влияет ни на открытие, ни на закрытие клапана. Благодаря этому колебания давления на входе не влияют на давление на выходе, что обеспечивает компенсацию давления на входе.

Обратите внимание! Манометр не входит в комплект поставки. Манометр следует приобретать отдельно!

Осторожно, остерегайтесь подделок! В последнее время на рынке появилось большое количество контрафактной продукции под товарным знаком Honeywell.

Мы являемся официальным дистрибьютором продукции Honeywell в Украине!

В нашем магазине представлен только оригинальный продукт от Honeywell с официальной гарантией 2 года!

Скачать - Инструкция "Редуктор давления Honeywell D06F"
