Пневматический датчик давления IMI TPM 310

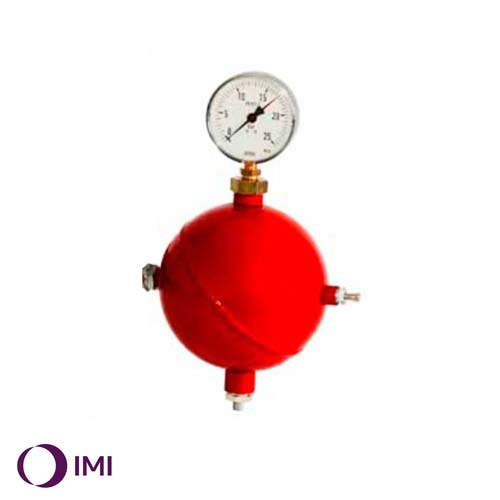

Датчик давления IMI TPM 310 для R8

Редукционный клапан IMI R8 обеспечивает точный контроль абсолютного давления в системах тепло- и холодоснабжения, водоснабжения и иных системах промышленного назначения. Гибкая мембрана из бутадиен-нитрильного каучука (БНК) обеспечивает длительный срок службы.

Регулятор состоит из клапана (1), управляемого мембраной привода (3) и датчика давления (8). Давление жидкости на выходе клапана воздействует через импульсную (2) на верхнюю сторону мембраны (5) и совместно с усилием вспомогательной пружины (4) стремится закрыть клапан. Давление сжатого газа (9) в датчике давления воздействует на нижнюю сторону мембраны через подводящую трубку (6) и стремится открыть клапан. До тех пор, пока действующие на мембрану силы уравновешены, плунжер клапана остается неподвижной. При увеличении давления жидкости клапан закрывается до наступления равновесного состояния. В случае разрыва мембраны, давление жидкости воздействующее на верхнюю сторону и давление воздуха воздествующее на нижнюю сторону мембраны уравновешиваются, а вспомогательная пружина немедленно плотно закрывает клапан. Усилие вспомогательной пружины соответствует приблизительно 30 кПа для R 54 и 20 кПа для R 8.
