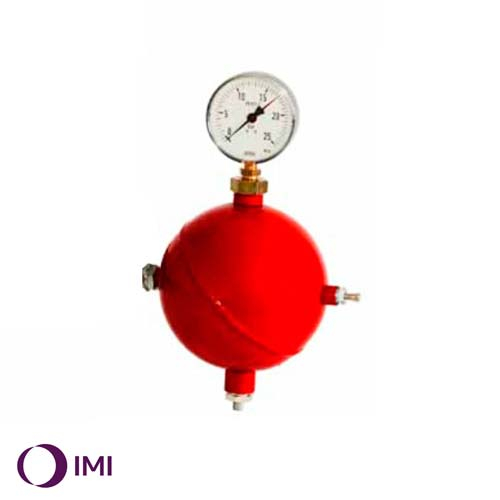

Пневматичний датчик тиску IMI TPM 310

Датчик тиску IMI TPM 310 для R8

Редукційний клапан IMI R8 забезпечує точний контроль абсолютного тиску в системах тепло- та холодопостачання, водопостачання та інших системах промислового призначення. Гнучка мембрана з бутадієн-нітрильного каучуку (БНК) забезпечує тривалий термін служби.

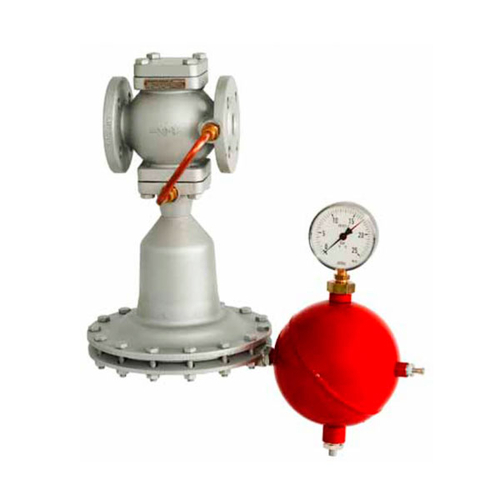

Регулятор складається з клапана (1), керованого мембраною приводу (3) та датчика тиску (8). Тиск рідини на виході клапана впливає через імпульсну (2) на верхню сторону мембрани (5) і разом із зусиллям допоміжної пружини (4) прагне закрити клапан. Тиск стисненого газу (9) в датчику тиску впливає на нижню сторону мембрани через трубку, що підводить (6) і прагне відкрити клапан. Доки чинні на мембрану сили врівноважені, плунжер клапана залишається нерухомою. При збільшенні тиску рідини клапан закривається до рівноважного стану. У разі розриву мембрани, тиск рідини, що впливає на верхню сторону і тиск повітря, що впливає на нижню сторону мембрани, врівноважуються, а допоміжна пружина негайно щільно закриває клапан. Зусилля допоміжної пружини відповідає приблизно 30 кПа для R 54 та 20 кПа для R 8.
