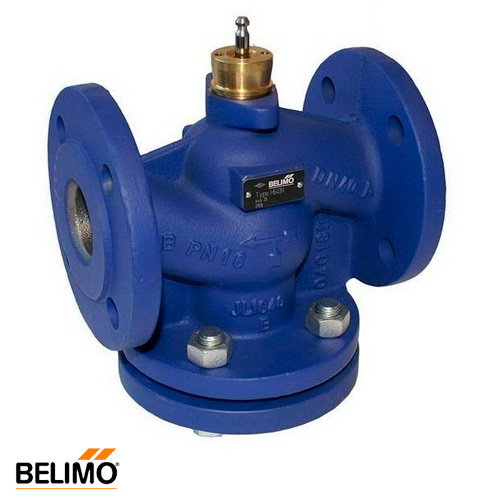

Описание продукта: Двухходовой седельный клапан Belimo H612N DN 15 Kvs 1
Седельный регулирующий двухходовой клапан Belimo H6...N
Двухходовые седельные фланцевые клапаны Belimo H6…N предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Принцип работы
Седельный клапан приводится в действие электроприводом линейного действия. Электропривод управляется стандартным аналоговым сигналом или по 3х-точечной схеме и передвигает конус клапана — рабочий элемент — в положение, соответствующее управляющему сигналу.
Особенности изделия
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана
- возможность ручного управления, используя шестигранный ключ для поворота привода
- сфера применения: отопление, вентиляция, кондиционирование воздуха
- регулируемая среда: холодная или горячая вода, вода с антифризом < 50% от объема.
Примечание
2х-ходовой клапан может быть преобразован в 3х-ходовой удалением заглушки с порта В
Таблица подбора электроприводов Belimo к клапанам серии H6 ...N
DN, мм
kVS,м3/ч
3х-ход.
Электроприводы
Управление 0...10В
3х-точечн. управление
С возврат. пружиной
15
0.63
Н611N
15
1
Н612N
15
1.6
Н613N
15
2,5
Н614N
15
4
Н615N
20
6,3
Н620N
25
10
Н625N
32
16
Н632N
40
25
Н640N
50
40
Н650N
65
58
Н664N
80
90
Н679N
65
63
Н665N
80
100
Н680N
100
145
Н6100N
Седельный регулирующий двухходовой клапан Belimo H6...N
Двухходовые седельные фланцевые клапаны Belimo H6…N предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Принцип работы
Седельный клапан приводится в действие электроприводом линейного действия. Электропривод управляется стандартным аналоговым сигналом или по 3х-точечной схеме и передвигает конус клапана — рабочий элемент — в положение, соответствующее управляющему сигналу.
Особенности изделия- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана
- возможность ручного управления, используя шестигранный ключ для поворота привода
- сфера применения: отопление, вентиляция, кондиционирование воздуха
- регулируемая среда: холодная или горячая вода, вода с антифризом < 50% от объема.
Примечание
2х-ходовой клапан может быть преобразован в 3х-ходовой удалением заглушки с порта В
Таблица подбора электроприводов Belimo к клапанам серии H6 ...N
DN, мм | kVS,м3/ч | 3х-ход. | Электроприводы | ||||||
Управление 0...10В | 3х-точечн. управление | С возврат. пружиной | |||||||
15 | 0.63 | Н611N | | | |||||
15 | 1 | Н612N | | | |||||
15 | 1.6 | Н613N | | | |||||
15 | 2,5 | Н614N | | | |||||
15 | 4 | Н615N | | | |||||
20 | 6,3 | Н620N | | | |||||
25 | 10 | Н625N | | | |||||
32 | 16 | Н632N | | | |||||
40 | 25 | Н640N | | | | | |||
50 | 40 | Н650N | | | | | |||
65 | 58 | Н664N | | | | | |||
80 | 90 | Н679N | | | | | |||
65 | 63 | Н665N | | | | | | ||
80 | 100 | Н680N | | | | | | ||
100 | 145 | Н6100N | | | | | |
