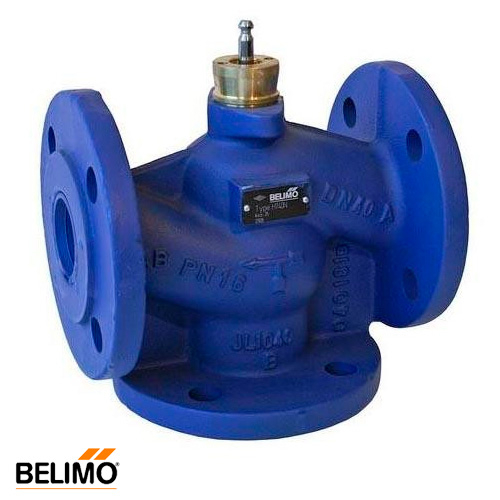

Описание продукта: Трехходовой седельный клапан Belimo H715N DN 15 Kvs 4,0
Седельный регулирующий трехходовой клапан Belimo H7...N
Трехходовые седельные фланцевые клапаны Belimo H7…N предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Принцип работы
Седельный клапан приводится в действие электроприводом линейного действия. Электропривод управляется стандартным аналоговым сигналом или по 3х-точечной схеме и передвигает конус клапана — рабочий элемент — в положение, соответствующее управляющему сигналу.
Особенности изделия
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана
- возможность ручного управления, используя шестигранный ключ для поворота привода
- сфера применения: отопление, вентиляция, кондиционирование воздуха
- регулируемая среда: холодная или горячая вода, вода с антифризом < 50% от объема.
Примечание
3х-ходовой клапан может быть преобразован в 2х-ходовой установкой заглушки на порт В.
Таблица подбора электроприводов Belimo к клапанам серии H7 ...N
DN, мм
kVS,м3/ч
3х-ход.
Электроприводы
Управление 0...10В
3х-точечн. управление
С возврат. пружиной
15
0.63
Н711N
15
1
Н712N
15
1.6
Н713N
15
2,5
Н714N
15
4
Н715N
20
6,3
Н720N
25
10
Н725N
32
16
Н732N
40
25
Н740N
50
40
Н750N
65
58
Н764N
80
90
Н779N
65
63
Н765N
80
100
Н780N
100
145
Н7100N
Седельный регулирующий трехходовой клапан Belimo H7...N
Трехходовые седельные фланцевые клапаны Belimo H7…N предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Принцип работы
Седельный клапан приводится в действие электроприводом линейного действия. Электропривод управляется стандартным аналоговым сигналом или по 3х-точечной схеме и передвигает конус клапана — рабочий элемент — в положение, соответствующее управляющему сигналу.
Особенности изделия
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана
- возможность ручного управления, используя шестигранный ключ для поворота привода
- сфера применения: отопление, вентиляция, кондиционирование воздуха
- регулируемая среда: холодная или горячая вода, вода с антифризом < 50% от объема.
Примечание
3х-ходовой клапан может быть преобразован в 2х-ходовой установкой заглушки на порт В.
Таблица подбора электроприводов Belimo к клапанам серии H7 ...N
DN, мм | kVS,м3/ч | 3х-ход. | Электроприводы | ||||||
Управление 0...10В | 3х-точечн. управление | С возврат. пружиной | |||||||
15 | 0.63 | Н711N | |||||||
15 | 1 | Н712N | |||||||
15 | 1.6 | Н713N | |||||||
15 | 2,5 | Н714N | |||||||
15 | 4 | Н715N | |||||||
20 | 6,3 | Н720N | |||||||
25 | 10 | Н725N | |||||||
32 | 16 | Н732N | |||||||
40 | 25 | Н740N | |||||||
50 | 40 | Н750N | |||||||
65 | 58 | Н764N | |||||||
80 | 90 | Н779N | |||||||
65 | 63 | Н765N | |||||||
80 | 100 | Н780N | |||||||
100 | 145 | Н7100N |
