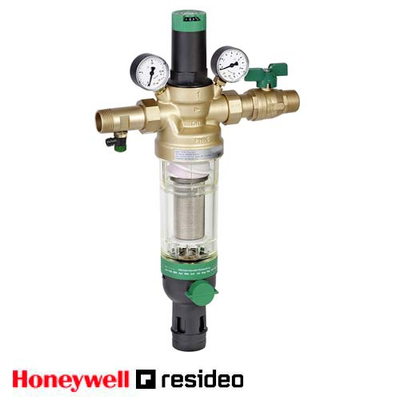

Комбінований водорозбірний вузол Honeywell HS10S-1 1/4AA для холодної води

Комбіновані водорозбірні вузли Honeywell HS10S

Комбінований водорозбірний вузол НS10S поєднує в собі вхідний зворотний клапан з контрольним штуцером, фільтр тонкого очищення зі зворотним промиванням, клапан зниження тиску та запірний клапан. Вузол забезпечує безперервну подачу фільтрованої води. Фільтр тонкого очищення запобігає попаданню сторонніх тіл, таких як крупинки іржі, пісок, волокна клоччя та ін. Зворотний клапан захищає систему від зворотного тиску, протитечії та сифонного дренажу рідин, небезпечних для здоров'я. Клапан зниження тиску запобігає виходу з ладу обладнання внаслідок надмірного тиску та знижує споживання води.

Усі елементи окремо відповідають вимогам DIN/DVGW. Технічні характеристики кожного елемента відносяться до комбінованого вузла загалом.

Особливості комбінованих водорозбірних вузлів Honeywell HS10S

• Сертифікація DIN/DVGW
• Технологія подвійного обертання розмірів від 1/2” до 11/4”
• Картридж із зовнішнім ротором, що одночасно очищає верхню та нижню частини фільтра
• Можливий візуальний контроль
• Особливо компактний, т.к. клапан зниження тиску, фільтр, зворотний клапан та запірний клапан об'єднані в один блок
• Подача фільтрованої води не припиняється в процесі зворотного промивання
• Запатентована система зворотного промивання - швидке та наскрізне очищення фільтра невеликою кількістю води
• Може оснащуватися приводом автоматичного промивання з байонетним з'єднанням
• Прозора колба з міцного синтетичного матеріалу дозволяє візуально оцінити ступінь забруднення фільтра.
• Коливання тиску на вході не впливають на вихідний тиск
• Клапан та сітка фільтра повністю змінюються

Конструкція комбінованих водорозбірних вузлів Honeywell HS10S

До складу комбінованого водорозбірного вузла входить:

• Корпус з вхідним та вихідним манометрами
• Вхідний зворотний клапан із контрольним штуцером
• Фільтр тонкого очищення з колбою
• Кульовий клапан із підключенням дренажу
• Пружинна склянка зі шкалою та ручкою налаштування
• Вставка клапана з діафрагмою та сідлом клапана
• Різьбове або паяне з'єднання
• Запірний клапан
• Подвійний ключ

Матеріали комбінованих водорозбірних вузлів Honeywell HS10S

• Корпус з латуні, стійкої до вимивання цинку
• Кульовий клапан та фітинги з латуні
• Картридж зворотного клапана із високоякісного синтетичного матеріалу
• Сітка фільтра з нержавіючої сталі
• Колба фільтра з бронзи або прозорого міцного синтетичного матеріалу
• Пружинна склянка із високоякісного синтетичного матеріалу
• Вставка клапана із високоякісного синтетичного матеріалу
• Діафрагма з армованого NВR
• Ущільнення з NВR

Принцип роботи комбінованих водорозбірних вузлів Honeywell HS10S

Комбінований водорозбірний вузол об'єднує в одному блоці зворотний клапан, тонкий фільтр фільтр, клапан зниження тиску і запірний клапан. Спочатку вода проходить через зворотний клапан. Це призводить до натискання штока клапана назустріч силі пружності пружини та відкриття клапана.

Далі фільтр тонкої очистки затримує частинки бруду у воді. Ці частинки повністю вимиваються у процесі зворотного промивання. Фільтри з технологією подвійного обертання мають турбіну з лопатями, що призводить до циркуляції води та обертання верхньої частини фільтра. Внутрішня крильчатка вимиває частинки бруду, що налипли на верхній частині фільтра в точках перетину з ротором. Вбудований клапан зниження тиску працює за принципом вирівнювання зусиль коли сила діафрагми врівноважується силою пружності пружини. Вхідний тиск не впливає на відкриття або закриття клапана. Коливання вхідного тиску не впливають на вихідний тиск.

Технічний опис Honeywell HS10S-1 1/4AA
