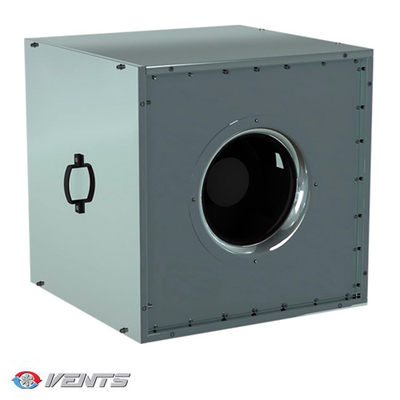

Канальний вентилятор Вентс ВШ 400 4Е (0687891216)

Вентс ВШ - канальний відцентровий вентилятор із назад загнутими лопатками зі звуко- та теплоізольованим корпусом та продуктивністю до 16 870 м3/год. Застосовується для припливних та витяжних систем вентиляції приміщень різного призначення з високими вимогами до шуму.

Вентилятор призначається для монтажу з круглими або квадратними повітропроводами.

Конструкційні особливості

Конструкція пристрою дозволяє збирати різні конфігурації вентиляційних систем, змінюючи положення знімних панелей. Подача повітря, завдяки цьому, може здійснюватись у всіх напрямках, як лінійно, так і під кутом 90°.

Завдяки корпусу з алюмоцинку, з підвищеними корозійностійкими властивостями та теплоізоляційним матеріалом, вентилятор можна використовувати для зовнішнього монтажу. Також вентилятор може бути використаний як окремий елемент набірної системи припливу.

В якості ізоляції панелей застосовується негорюча мінеральна вата товщиною 20 мм. Приєднувальні патрубки, які також виконують функцію віброгасних вставок, можуть бути квадратного або круглого перерізу. Патрубки круглого перерізу оснащені гумовими ущільнювачами. Приєднувальні патрубки не входять до комплекту постачання та замовляються окремо.

У пристрої використовується чотири-або шестиполюсний асинхронний двигун із зовнішнім ротором і відцентровим робочим колесом із назад загнутими лопатками. Двигун має вбудований тепловий захист для підключення до зовнішнього захисту (в моделі ВШ 355-4Е застосовуються термоконтакти з автоматичним перезапуском).

Завдяки застосуванню двигуна з кулькопідшипниками зі спеціально підібраним мастилом, гарантований малошумний режим роботи вентилятора, що не вимагає обслуговування.

Управління

Регулювання може бути як плавним, так і ступінчастим та здійснюватися за допомогою тиристорного або автотрансформаторного регулятора. Швидкість обертання двигуна регулюється електронапругою, що подається. Витрата повітря прямопропорційна зміні швидкості двигуна. Відразу кілька вентиляторів одночасно можна підключити до одного регулюючого пристрою за умови, що загальна потужність і робочий струм підключених вентиляторів не перевищують номінальні параметри регулятора.

Монтаж

Вентилятор призначається для монтажу із квадратними або круглими повітроводами. Приєднання до повітроводів здійснюється за допомогою гнучкої вставки-перехідника відповідного перерізу.

Пристрій монтується у розрив повітроводів.

Під'єднуючи вентилятор через гнучкі вставки, необхідно передбачити його кріплення до будівельної конструкції за допомогою опор, підвісок чи кронштейнів.

Вентилятор може встановлюватися в будь-якому положенні за умови, що стрілка на корпусі вентилятора відповідає напрямку повітря в системі.

Необхідно передбачити доступ для обслуговування вентилятора.
