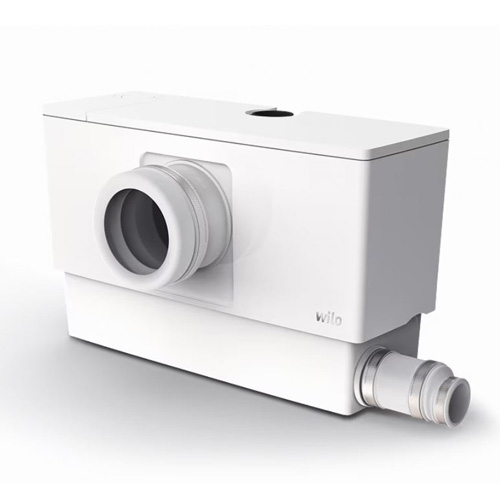

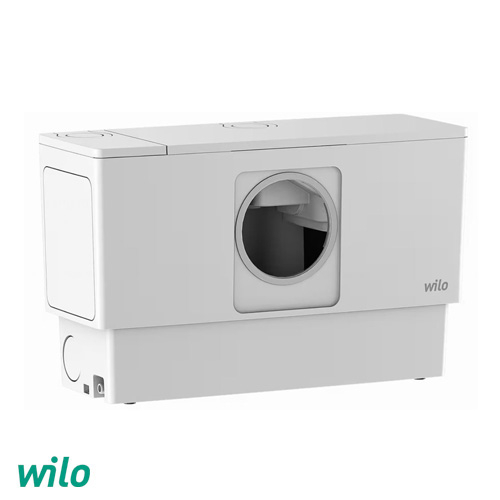

Каналізаційна установка WILO DrainLift MINI5-XS/WC-EF (6095130)

Каналізаційна станція WILO DrainLift MINI5-XS/WC-EF

WILO DrainLift MINI5-XS/WC-EF - це надійна та компактна дренажна установка з подрібнювачем та контактом аварійної сигналізації, яка призначена для відведення стічних вод від умивальника, душу, ванни та унітазу у тих випадках, коли природний стік неможливий. Ця модель ідеально підходить для використання у ванних кімнатах, кухнях та інших приміщеннях, розташованих нижче рівня каналізації.

Каналізаційна станція DrainLift MINI5 повністю готова до підключення, має компактну конструкцію, що дозволяє полегшити монтаж та обслуговування. Станція повністю затоплюється з занурювальним насосом. Для визначення рівня використовується вертикальний вимикач поплавця. Система видалення повітря встановлена ​​у проміжному днищі та обладнана фільтром з активованим вугіллям.

Наявність безпотенційного контакту дозволяє підключити зовнішню аварійну сигналізацію як сигналізацію високого рівня води.

Розшифровка назви моделі DrainLift MINI5-XS/WC-EF:

• DrainLift MINI5 - серія продукції
• XXS - позначення розміру
• WC - виконання з патрубком для унітазу
• EF - виконання CEE 7/7 (штекер із захисним контактом) для розеток типу E і F

Середовище, що перекачується:

• стічні води з фекаліями

Особливості та переваги DrainLift MINI5:

• Компактний дизайн : Легко встановлюється в обмеженому просторі
• Тиха робота : Забезпечує комфортні умови проживання
• Висока продуктивність : Ефективно перекачує стічні води
• Простий монтаж : Усі необхідні компоненти входять до комплекту
• Надійність : Високоякісні матеріали в конструкції забезпечують тривалий термін служби.

Підключення:

• 1 припливний отвір 50 мм (DN 40), без зворотного клапана, виконано спрямованим вгору, при поставці із заводу відкрито
• 2 припливні отвори 50/63 мм (DN 40/50), зі зворотним клапаном, виконані спрямованими по горизонталі вліво та вправо, при поставці із заводу відкриті
• 1 патрубок для унітазу 110 мм (DN 100), виконаний спрямованим уперед, при поставці із заводу відкритий. При необхідності патрубок для унітазу може бути виконаний горизонтальним та спрямованим вліво. При поставці із заводу відповідний отвір закрито
• 1 під'єднання до напірного патрубка 40/50 мм (DN 32/40), зі зворотним клапаном, виконано спрямованим вгору, при поставці із заводу відкрито. При необхідності під'єднання до напірного патрубка може бути виконане горизонтальним та направленим праворуч. При поставці із заводу відповідний отвір закрито

Комплектація:

• 1 манжета 40/50 мм (DN 32/40) на перехідник для напірного патрубка
• 2 хомути для шланга 32 – 50 мм
• 1 манжета 110 мм (DN 100)
• 1 обтискне кільце
• 1 хомут для шланга 110 – 130 мм
• 2 припливні патрубки 63 мм (DN 50)
• 2 манжети 50/63 мм (DN 40/50)
• 2 зворотні клапани
• 4 хомути для кріплення труби 50 – 70 мм
• 2 хомути для шланга 32 – 50 мм
• 2 заглушки
• 4 ущільнювальні кільця
• Підлогове кріплення (захист від протитиску): 2 кутові кріплення з гвинтами і дюбелями
• Комплект для аварійного зливу (дренажний шланг, хомут для шланга, заглушка)
• Комплект для відкачування до мінімального рівня
• Комплект для горизонтального під'єднання до напірного патрубка
• Інструкція з монтажу та експлуатації
