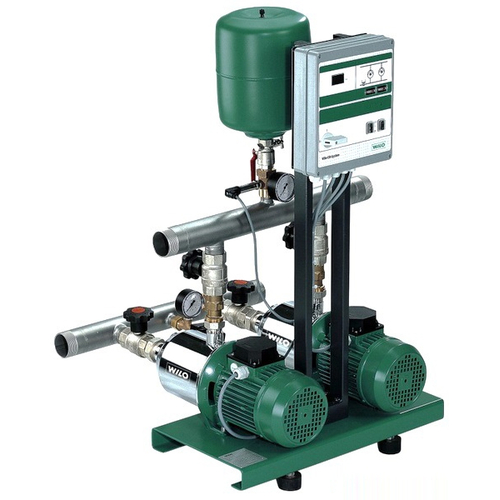

Насосна установка Wilo Economy CO-4 MHI 202/ER-EB

Установка підвищення тиску Wilo-Economy CO-4 MHI

Застосування насосних установок Wilo-Economy CO

• Для повністю автоматичного водопостачання та підвищення тиску в житлових, офісних та адміністративних будівлях, готелях, лікарнях, торгових комплексах та різних промислових об'єктах.
• Перекачування питної та господарської води, охолоджувальної води, води для пожежогасіння тощо, яка ні хімічно, ні механічно не руйнує використовувані матеріали та не містить абразивних та довговолокнистих включень

Позначення насосних установок Wilo-Economy CO

Особливості та переваги насосних установок Wilo-Economy CO

• Компактне встановлення з оптимальним співвідношенням ціни та якості, що відповідає вимогам норми DIN 1988
• 2 ‐ 4 паралельно включених горизонтальних високонапірних відцентрових насосів серії MHI, виконаних повністю з нержавіючої сталі (мотори IE2)
• Проста установка та надійність в експлуатації завдяки вбудованим приладам керування ER 2 - ER 4

Технічні характеристики насосних установок Wilo-Economy CO

• Підключення до 3-фазної мережі 230/400 В ±10 %, 50 Гц (інші виконання на запит)
• Температура рідини, що перекачується макс. 50 °C (на замовлення 70 °C)
• Температура довкілля макс. 40 °C
• Робочий тиск 16 бар
• Вхідний тиск 6 бар
• Номінальний внутрішній діаметр для під'єднання з боку трубопроводу, що відводить Rp 1¼ - DN 100
• Номінальний внутрішній діаметр для під'єднання підводу Rp 1¼ - DN 100
• Частота обертання 2850 об/хв
• Клас захисту IP 41/IP 54 опція
• Запобіжники A, AC 3 з боку мережі відповідно до потужності двигуна та приписів підприємства енергопостачання

Допустимі середовища, що перекачуються (інші середовища на запит):

• Охолоджувальна вода
• Питна та технічна вода
• Вода для систем пожежогасіння (заповнений трубопровід; для незаповненого трубопроводу на запит - дотримуватися окремих приписів стандартів DIN 1988 (EN 806) та протипожежної служби!)

Вказівка по перекачуваним середовищах: Допустимим середовищем, що перекачується, є вода, що не містить абразивних і довговолокнистих частинок і не надає хімічного і механічного впливу на матеріали, що застосовуються.

Оснащення/функції насосних установок Wilo-Economy CO

• 2‐4 насоси для встановлення
• Деталі, що знаходяться в контакті з рідиною, що перекачується, стійкі до корозії.
• Оцинкована фундаментна рама з віброгасниками, що регулюються по висоті, для звукоізоляції.
• Система трубопроводів із нержавіючої сталі 1.4571
• Кульовий запірний кран/кільцевий запірний клапан на кожному насосі, з всмоктувальної та напірної сторін
• Зворотний клапан з напірної сторони
• Мембранний напірний бак 8 л, PN 16, з напірної сторони
• Датчик тиску з боку трубопроводу, що відводить
• Манометр (з боку трубопроводу, що підводить) купується опціонально
• Манометр (з боку трубопроводу, що відводить)
• Запобіжник, який спрацьовує при нестачі води, купується опціонально

Опис/конструкція насосних установок Wilo-Economy CO

• Фундаментна рама: оцинкована рама з регульованими по висоті вібропоглинаючими опорами, що забезпечують гарну ізоляцію корпусного шуму; інші виконання на запит
• Система трубопроводів: повна система трубопроводів з нержавіючої сталі 1.4571, що застосовується для приєднання трубопроводів з будь-яких матеріалів, що використовуються в обладнанні для будівель та споруд; розведення трубопроводів розраховано відповідно до загальної гідравлічної потужності установки підвищення тиску
• Насоси: 2–4 паралельно розташовані насоси серій MHI 2, MHI 4, MHI 8 і MHI 16; всі частини, що контактують з рідиною, що перекачується, з нержавіючої сталі 1.4301
• Арматура: кожен насос із всмоктувальної та напірної сторін має кульову запірну арматуру з CuZn з нікелевим покриттям та знаком технічного контролю DVGW та клапан зворотної течії з напірної сторони.
• Мембранний бак напірний: 8 л/PN 16 з боку кінцевого тиску, з мембраною з бутилового каучуку, що відповідає вимогам закону про безпеку харчових продуктів; з метою огляду та перевірки оснащується запірним кульовим краном з CuZn з нікелевим покриттям, системою випорожнення та арматурою витрати згідно DIN 4807.
• Датчик тиску: від 4 до 20 мА, розташований з боку кінцевого тиску для використання центрального Economy‐регулятора
• Індикація тиску: через манометр ø 63 мм з боку кінцевого тиску
• Прилад керування: у серійному виконанні установка оснащується регулятором Economy ER 2‐4

Матеріали насосних установок Wilo-Economy CO

• Робочі колеса: нержавіюча сталь 1.4301/1.4404
• Секції: нержавіюча сталь 1.4301/1.4404
• Корпус насоса: нержавіюча сталь 1.4301/1.4404
• Вал: нержавіюча сталь 1.4404
• Ущільнення: EPDM (EP 851)/FKM (Viton)
• Кришка корпусу: 1.4301/1.4404
• Ковзне торцеве ущільнення: графіт/карбід вольфраму
• Напірний кожух: 1.4301/1.4404
• Підшипники: Карбід вольфраму
• Основа насоса: Алюміній

Об'єм постачання насосних установок Wilo-Economy CO

• Монтована на заводі-виробнику, перевірена на безвідмовність роботи та герметичність, готова до підключення установка підвищення тиску
• Упаковка
• Інструкція з монтажу та експлуатації
