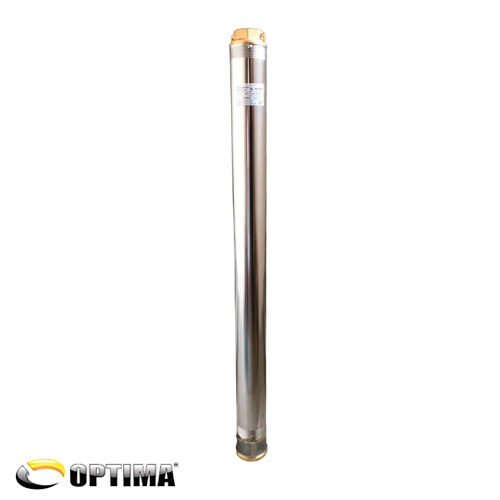

Опис продукту Свердловинний насос OPTIMA 4SD 4/14, 1.1 кВт, 62 м, 3-х фазний (000015590)
Свердловинні насоси OPTIMA SD з підвищеною стійкістю до піску
Область застосування
Глибинні насоси OPTIMA серій SD призначені для подачі води з свердловин діаметром 4" (100 мм) і відкритих водойм з глибиною більше 9 м, коли використання поверхневого насоса неможливе або недоцільне.
Принцип роботи:
Свердловинні насоси складаються з двох частин: двигун в нижній частині і насос у верхній частині, які жорстко з'єднані між собою муфтою і мають забір води в середній частині корпусу.
Насоси для свердловин OPTIMA SDm належать до насосів відцентрового типу і мають багатоступінчасту конструкцію та "плаваючі" робочі колеса, завдяки яким реалізується підвищена стійкість до піску (2000 г/м3).
Забруднення робочих коліс зазвичай виникає при зупинці насоса. Коли насос запускається, осад чинить надзвичайно руйнівний вплив на поверхні робочих коліс і дифузорів. Технологія «плаваючого» робочого колеса дозволяє значно знизити наслідки тертя піску об стінки лопаток і поверхні робочих коліс і дифузорів. Робочі колеса в цьому випадку закріпленні не жорстко, а мають незначний люфт вздовж вала. При цьому осад піску виноситься потоком, частина якого проходить нижче робочого колеса, не руйнуючи його.
Глибинні відцентрові насоси відрізняються високим рівнем ККД, який може досягати 70%.
Конструктивні особливості:
Глибинні насоси оснащуються асинхронними однофазними(трифазними) двигунами з короткозамкненим ротором і "плаваючим" робочим колесом для реалізації підвищеної стійкості до піску.
Насоси комплектуються вбудованим в пульт тепловим захистом, а також конденсаторним блоком. Двигун заповнений спеціальним мінеральним мастилом для ефективного охолодження підшипників і механічного ущільнення. Мастило сертифіковане для контакту з харчовими продуктами. У разі витікання запах і колір води не змінюються, небезпеки забруднення немає. Вал та корпус двигуна виготовлені з нержавіючої сталі AISI 304.
У нижній частині підшипник радіально-опорний, який витримує осьові навантаження, у верхній частині двигуна - радіальний.
Технічні характеристики:
- Електроживлення: 380 В~/50 Гц
- Максимальна глибина підйому води: 227 м
- Мінімальний діаметр свердловини: 100 мм
- Максимальна температура води: 35°С
- Максимальний вміст піску: 2000 г/м3
- Потужність насоса: 1100 Вт
- Максимальний напір: 62 м
- Максимальна продуктивність: 6,0 м3/год

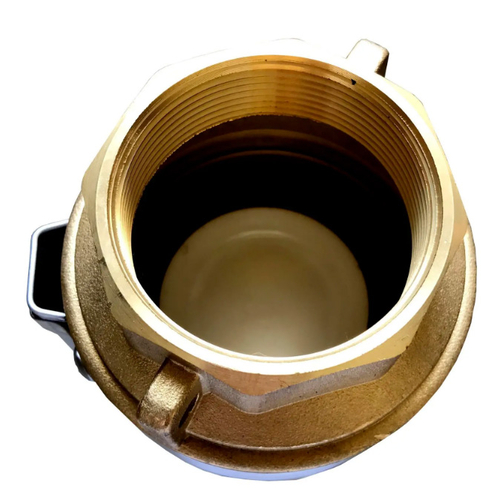

- Діаметр підключення: 1 1/2″
Гідравлічні характеристики:
Матеріали:
- Вал: нержавіюча сталь
- Корпус двигуна: нержавіюча сталь
Свердловинні насоси OPTIMA SD з підвищеною стійкістю до піску
Область застосування
Глибинні насоси OPTIMA серій SD призначені для подачі води з свердловин діаметром 4" (100 мм) і відкритих водойм з глибиною більше 9 м, коли використання поверхневого насоса неможливе або недоцільне.
Принцип роботи:
Свердловинні насоси складаються з двох частин: двигун в нижній частині і насос у верхній частині, які жорстко з'єднані між собою муфтою і мають забір води в середній частині корпусу.
Насоси для свердловин OPTIMA SDm належать до насосів відцентрового типу і мають багатоступінчасту конструкцію та "плаваючі" робочі колеса, завдяки яким реалізується підвищена стійкість до піску (2000 г/м3).
Забруднення робочих коліс зазвичай виникає при зупинці насоса. Коли насос запускається, осад чинить надзвичайно руйнівний вплив на поверхні робочих коліс і дифузорів. Технологія «плаваючого» робочого колеса дозволяє значно знизити наслідки тертя піску об стінки лопаток і поверхні робочих коліс і дифузорів. Робочі колеса в цьому випадку закріпленні не жорстко, а мають незначний люфт вздовж вала. При цьому осад піску виноситься потоком, частина якого проходить нижче робочого колеса, не руйнуючи його.
Глибинні відцентрові насоси відрізняються високим рівнем ККД, який може досягати 70%.
Конструктивні особливості:
Глибинні насоси оснащуються асинхронними однофазними(трифазними) двигунами з короткозамкненим ротором і "плаваючим" робочим колесом для реалізації підвищеної стійкості до піску. Насоси комплектуються вбудованим в пульт тепловим захистом, а також конденсаторним блоком. Двигун заповнений спеціальним мінеральним мастилом для ефективного охолодження підшипників і механічного ущільнення. Мастило сертифіковане для контакту з харчовими продуктами. У разі витікання запах і колір води не змінюються, небезпеки забруднення немає. Вал та корпус двигуна виготовлені з нержавіючої сталі AISI 304.
У нижній частині підшипник радіально-опорний, який витримує осьові навантаження, у верхній частині двигуна - радіальний.
Технічні характеристики:
- Електроживлення: 380 В~/50 Гц
- Максимальна глибина підйому води: 227 м
- Мінімальний діаметр свердловини: 100 мм
- Максимальна температура води: 35°С
- Максимальний вміст піску: 2000 г/м3
- Потужність насоса: 1100 Вт
- Максимальний напір: 62 м
- Максимальна продуктивність: 6,0 м3/год
- Діаметр підключення: 1 1/2″
Гідравлічні характеристики:
Матеріали:
- Вал: нержавіюча сталь
- Корпус двигуна: нержавіюча сталь
