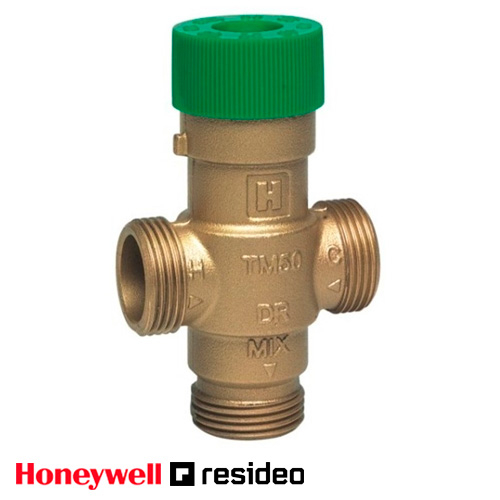

Термозмішувальний клапан Honeywell TM50-1/2E

Триходовий термостатичний термозмішувальний клапан Honeywell ТМ50 без хвостовиків, із захистом від опіків

Термостатичний змішувальний клапан TM 50 забезпечує регулювання температури води та застосовується:

• Для центрального або локального керування модулями гарячого водопостачання (ГВП) або в системах сонячного опалення з подвійним джерелом енергії.
• У системах опалення підлоги або для обмеження температури зворотної води котла.

Особливості клапана:

• Високоточний термоелемент з відмінною чутливістю навіть за малих витрат
• Просте налаштування необхідної температури води. Захист від опіків – вхід гарячої води автоматично перекривається при зникненні холодної води, якщо температура гарячої води на вході на 10 K вище встановленої температури
• При пропаданні гарячої води вхід холодної води автоматично перекривається автоматично.
• Внутрішні деталі клапана виготовлені з матеріалів стійких до утворення накипу.
• Відповідає вимогам KTW

Конструкція:

• Корпус
• Ручка налаштування
• Термостат

Матеріали:

• Корпус з латуні, стійкої до вимивання цинку
• Фітинги з латуні
• Рухомі частини з високоякісних, стійких до утворення накипу, синтетичних матеріалів
• Ручка налаштування із пластику
• Ущільнення EPDM
• Пружина з нержавіючої сталі

Принцип дії:

a) Як змішувальний клапан для систем опалення та ГВП:

Високочутливий тепловий елемент, розташований на виході клапана, управляє штоком, який регулює витратну пропорцію між гарячою та холодною водою відповідно до встановленої температури. На входах гарячої та холодної води клапан також має два еластичні сідла, які забезпечують:

• Примусове замикання гарячої води при раптовому припиненні подачі холодної води, якщо температура гарячої води принаймні на 10 K вище, ніж задана температура змішаної води.

• Замикання холодної води під час припинення подачі гарячої води.

b) Як розділовий клапан у системах центрального опалення:

У цьому застосуванні потік через клапан проходить у зворотному напрямку порівняно із застосуванням як змішувальний клапан. Вода, що надходить, омиває чутливий елемент і він переміщає керуючий пістон таким чином, щоб вода поверталася в систему якщо її температура вище встановленої і щоб вода надходила в котел, якщо її температура нижче заданої.
