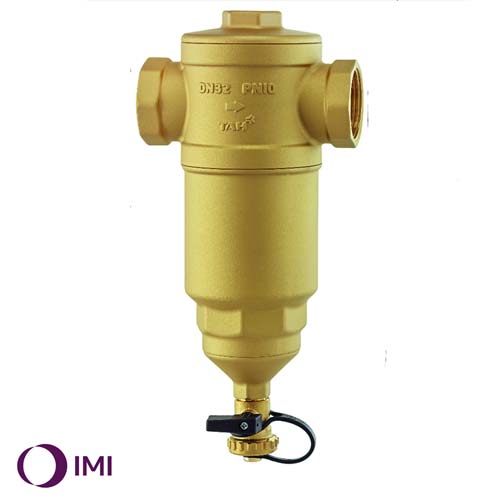

Сепаратор шламу IMI Pneumatex Zeparo Cyclone 20

Сепаратор шламу та магнетиту Zeparo Cyclone з циклонною технологією

Zeparo Cyclone сепаратор шламу та магнітного окису заліза в системах водяного опалення та холодопостачання. Різноманітність можливостей та модульна конструкція сепаратора є унікальною. Нова циклонна технологія виводить ефективність сепарації шламу на новий рівень.

• Очищає систему за зменшену кількість циклів, щоразу знижуючи вміст частинок шламу, які зазвичай відкладалися б у системі з кожним додатковим циклом. Виділений шлам може бути легко та швидко виведений із системи за допомогою дренажного клапана.

Висока ефективність незалежно від розміру

• Ефективність роботи сепаратора шламу підвищується із збільшенням витрати. Перепад тиску при експлуатації залишається постійним незалежно від кількості уловленого шламу. Забезпечується більш високий рівень захисту при підвищених витратах, наприклад, у системах холодопостачання. Сепаратор придатний для застосування у установках потужністю до 300 кВт.

Очищує та захищає обладнання

• Захищає від несправності та відмови внаслідок попадання шламу таке критично важливе обладнання, як котли, насоси, клапани, чилери та теплолічильники. Немає небезпеки засмічення. Зменшує витрати на обслуговування, економить час та збільшує термін служби системи загалом.

Принцип сепарації

Zeparo Cyclone ґрунтується на кількох принципах, які гарантують високу ефективність сепарації:

• Відцентрові сили – у циклонному сепараторі Zeparo створюється обертання потоку, що призводить до впливу додаткових сил на частинки шламу.
• Відцентрові сили, що виникають при проході швидкісного потоку всередині сепаратора, значно перевищують порівняно невеликі сили тяжіння.
• Різниця в щільності води та частинок шламу (щільність яких більша) сприяє відведенню частинок шламу до зовнішньої стінки сепаратора Zeparo.
• Рух потоку вниз: створюваний всередині сепаратора Zeparo потік спрямовує частинки шламу вниз, камеру збору для їх подальшого видалення.

Технічні характеристики

Галузь застосування:

• Системи опалення та охолодження

Середа:

• Неагресивні та нетоксичні середовища
• Антифриз до 50%

Тиск:

• Максимально допустимий тиск, PS: 10 бар

Температура:

• Максимальна температура, TS: 120 °C
• Мінімально допустима температура, TSmin: -10 °C

Матеріал:

• Корпус: латунь
• Циклонна вставка: поліпропілен сульфід (PPS Ryton)
• Прокладки: етиленпропілендієновий каучук (EPDM)
• Магніт: Неодимовий з Ni-Cu-Ni покриттям / захистом від іржі.
• Ізоляція: спінений поліпропілен (EPP), антрацит

Теплоізоляція:

• Теплопровідність: близько 0.035 Вт/мК
• Клас вогнестійкості: B2 згідно DIN 4102 та у соотв. EN 13501-1
• Максимальна температура: 110 °C
• Мінімально допустима температура: 6-8 °C (вище за точку роси)

Збільшує ефективність поділу для шламу і магнетиту (чорний оксид заліза), що складається з більш дрібних магнітних частинок. Простий в експлуатації. Поєднує ізоляцію та магнітну сепарацію. Може бути замовлений в комплекті з Zeparo Cyclone або окремо як аксесуар.
