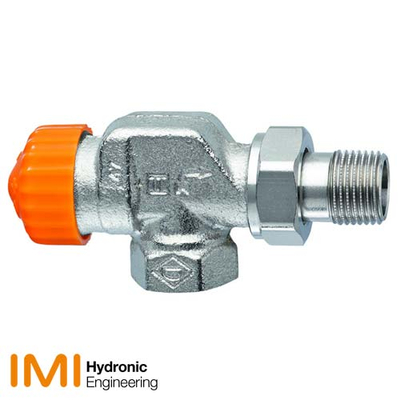

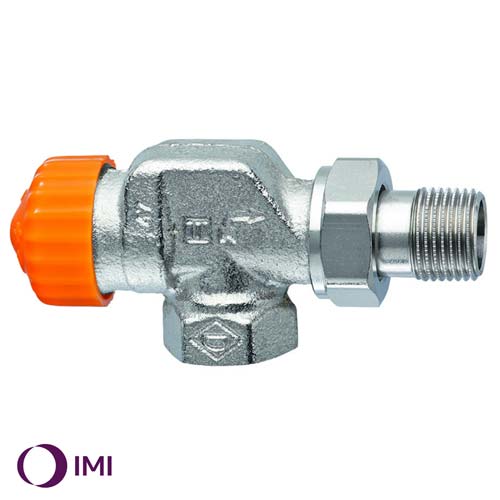

Кран радіаторний осьовий IMI Heimeier Eclipse 1/2" Ду15 (3930-02.000)

Динамічний термостатичний клапан IMI Heimeier Eclipse

Клапан оснащений унікальним вбудованим обмежувачем, який регулює надмірну витрату. Витрати регулюються безпосередньо на клапані. Після коригування його не буде перевищено навіть за наявності змін навантаження в системі. Клапан контролює витрати незалежно від перепаду тиску. Отже, складні розрахунки, щоб визначити налаштування, не потрібно.

Ключові особливості:

• Вбудований обмежувач витрати - усуває перевитрати
• Просте регулювання - передналаштування забезпечить проектну витрату
• Діапазон витрати від 10 до 150 л/год – широкий діапазон налаштувань
• Ідеально підходить для модернізації систем – стандартні розміри
• Всі корпуси клапанів з маркуванням II+ можуть бути модернізовані в Eclipse: V-exact II, Standard, Multilux, Multilux 4-Set

Технічні характеристики

Галузь застосування:

• Системи опалення

Функція:

• Регулювання
• Обмеження витрати
• Закриття

Діапазон розмірів:

• DN 10-20

Номінальний тиск:

• PN 10

Температура:

• Макс. робоча температура: 120°C, із захисним ковпачком або приводом 100°C, із прес-фітингом 110°C
• мін. робоча температура: -10°C

Діапазон витрати:

• Витрата може бути попередньо налаштована в наступному діапазоні: 10-150 л/год
• Заводське налаштування 150 л/год
• (Максимально номінальна витрата qmN при 10 kPa згідно з EN 215: 110 л/год)

Перепад тиску (ΔpV):

• Макс. перепад тиску: 60 кПа (<30 dB(A))
• мін. перепад тиску: 10 - 100 л / год = 10 кПа; 100 - 150 л / год = 15 кПа

Матеріал:

• Корпус клапана: стійка до корозії лиття.
• Ущільнення: EPDM
• Конус клапана: EPDM
• Поворотна пружина: Нержавіюча сталь
• Вставка клапана: Латунь, Поліфеніленсульфід
• Всю верхню частину клапана можна замінити за допомогою монтажного інструменту IMI Heimeier, не зливаючи теплоносій із системи
• Шток: Шток із сталі Niro з ущільненням з подвійного кільця ущільнювача

Обробка поверхонь:

• Корпус клапана та фітинги покриті нікелем.

Маркування:

• Маркування THE; код країни; стрілка; вказує напрямки потоку; маркування DN та KEYMARK Позначення. Клапани серії II+ позначення
• Помаранчевий захисний ковпачок

Стандарти:

• Вироби сертифіковані та випробувані KEYMARK згідно DIN EN 215

З'єднання:

Клапани можуть з'єднуватися зі сталевими трубами або трубами з прецизійних сплавів, що містять мідь, або трубами Verbund за допомогою компресійних фітингів (тільки клапани DN 15). За допомогою компресійних фітингів клапани із зовнішнім різьбленням можуть з'єднуватися з пластиковою трубою. Клапани з пресовим з'єднанням Viega (15 мм) з фітингом SC-Contur підходять для мідних труб, труб Viega Sanpress з нержавіючої сталі та сталевих труб Prestabo.

З'єднання термостатичних головок та приводів:

• IMI Heimeier M30x1.5
