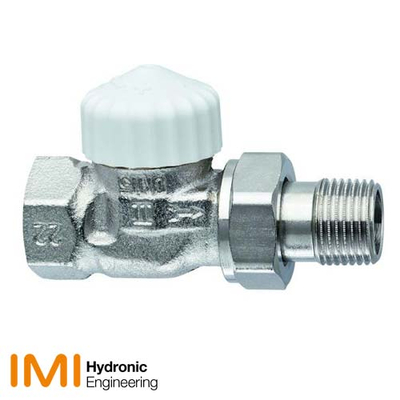

Термостатичний клапан прямий IMI Heimeier V-exact II DN20

Термостатичний клапан IMI Heimeier V-exact II

Клапан застосовується у двотрубних системах опалення. Безступінчасте попереднє налаштування забезпечує точний гідравлічний розподіл, залежно від потужностей споживачів. Клапан працює в широкому діапазоні витрат, з покращеними шумовими характеристиками та дуже низькою толерантністю витрати.

Ключові особливості :

Оптимізовані шумові характеристики

• Завдяки спеціально розробленому налаштуванню

Великий діапазон витрати

• Для різних областей застосування

Подвійне кільце ущільнювача

• Для забезпечення надійної роботи

Корпус із ливарної бронзи

• Корозійна стійкість та безпека

Технічні характеристики

Галузь застосування:

• Системи опалення

Функція:

• Регулювання
• Безступінчасте налаштування
• Закриття

Діапазон розмірів:

• DN 10-20

Номінальний тиск:

• PN 10

Температура:

• Макс. робоча температура: 120°C, із захисним ковпачком або приводом 100°C, із прес-фітингом 110°C
• мін. робоча температура: -10°C

Матеріал:

• Корпус клапана: стійка до корозії лиття.
• Ущільнення: EPDM
• Конус клапана: EPDM
• Поворотна пружина: Нержавіюча сталь
• Вставка клапана: Латунь, Поліфеніленсульфід
• Всю верхню частину клапана можна замінити за допомогою монтажного інструменту IMI Heimeier, не зливаючи теплоносій із системи
• Шток: Шток із сталі Niro з ущільненням з подвійного кільця ущільнювача

Обробка поверхонь:

• Корпус клапана та фітинги покриті нікелем.

Маркування:

• Маркування THE; код країни; стрілка; вказує напрямки потоку; маркування DN та KEYMARK Позначення. Клапани серії II+ – позначення
• Білий захисний ковпачок

Стандарти:

• Вироби сертифіковані та випробувані KEYMARK згідно DIN EN 215
• «Поліпшена версія» та «стандартна версія» за специфікацією FW 507 складена Arbeitsgemeinschaft Fernwärme (AGFW) (Робоча група з теплопостачання)

З'єднання:

Клапани можуть з'єднуватися зі сталевими трубами або трубами з прецизійних сплавів, що містять мідь, або трубами Verbund за допомогою компресійних фітингів (тільки клапани DN 15). За допомогою компресійних фітингів клапани із зовнішнім різьбленням можуть з'єднуватися з пластиковою трубою. Клапани з пресовим з'єднанням Viega (15 мм) з фітингом SC-Contur підходять для мідних труб, труб Viega Sanpress з нержавіючої сталі та сталевих труб Prestabo.

З'єднання термостатичних головок та приводів:

• IMI Heimeier M30x1.5
