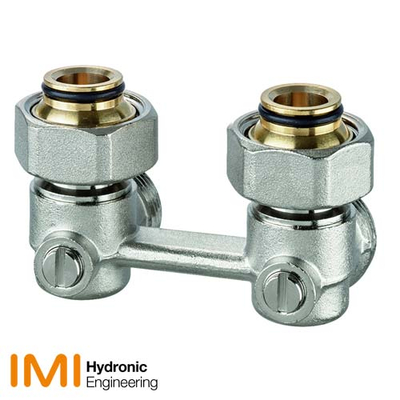

Вузол нижнього підключення кутовий IMI Heimeier Vekotrim G3/4 (0567-50.000)

Арматура подвійного підключення Vekotrim

Призначена для установки на радіатори із вбудованими термостатичними клапанами з приєднувальним внутрішнім різьбленням Rp 1/2 і із зовнішнім різьбленням G 3/4. З'єднання, що самоущільнюється, полегшує встановлення арматури на радіатор. Моделі прямої та кутової форми для двотрубних систем дозволяють використовувати арматуру при різних варіантах монтажу.

Ключові особливості:

• Перекриття здійснюється за допомогою викрутки
• Кільце ущільнювача штока з EPDM-каучуку
• Окремий запірний клапан для подаючого та зворотного потоку
• Для лівого та правостороннього під'єднання до радіатора

Технічні характеристики

Галузь застосування:

• двотрубні системи опалення

Функція:

• Закриття

Діапазон розмірів:

• DN 15

Номінальний тиск:

• PN 10

Температура:

• Максимальна робоча температура: 120 °C
• Мінімальна робоча температура: 5 °C

Матеріал:

• Корпус клапана: Латунь
• Ущільнення: EPDM
• Плоске ущільнення: EPDM
• Ущільнення кулі: PTFE

Обробка поверхонь:

• Корпус клапана та фітинги покриті нікелем.

Підключення радіатора:

• Фітинги R1/2 або G3/4 згідно з EN 16313 (Євроконус), для підключення радіатора. Компенсація ±1,0 мм завдяки особливій накидній гайці та гнучкому ущільненню.

З'єднання з трубопроводом:

• G3/4 зовнішнє різьблення згідно з EN 16313 (Євроконус) для компресійних фітингів, для пластикових, мідних, тонкостінних сталевих або багатошарових труб
