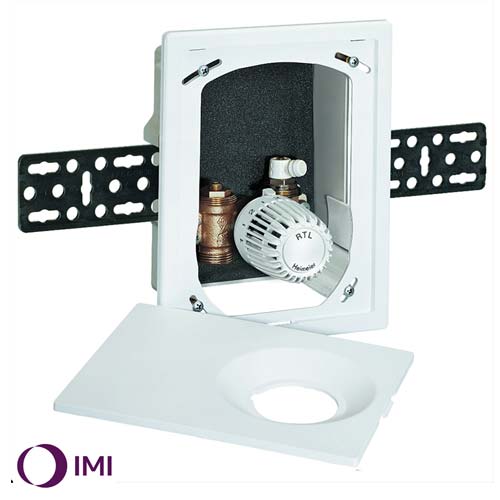

Унібокс для теплої підлоги IMI Heimeier Multibox K (9302-00.800)

Multibox розроблений для децентралізованого управління температурою в системах теплої підлоги, теплих стін або комбінованих систем. Компенсація відхилення до 6° з кожного боку, у разі перекосу під час монтажу. Кришка із прихованими кріпильними болтами. Колірне виконання: білий або хром. Універсальна установка на будь-яких типах стін, завдяки відстані, що варіюється, до 30 мм між монтажним коробом і декоративною кришкою.

Ключові особливості:

• Компенсація відхилення до 6 ° з кожного боку у разі перекосу при монтажі короба
• Кришка із прихованим кріпленням болтами
• Моделі комплектуються кришкою та головкою зі шкалою у білому RAL 9016 або хромованому виконанні.
• Універсальна установка на будь-яких типах стін завдяки відстані, що варіюється, до 30 мм між монтажним коробом і декоративною кришкою.

Застосування:

• Для систем опалення підлоги, систем «теплі стіни», і комбінації систем тепла підлога/радіатор.

Функції:

• Контроль кімнатної температури
• Передналаштування (V-exact II)
• Закриття
• Можливість спуску повітря

розміри:

• Корпус клапана DN 15
• Глибина установки монтажного короба для блоку складає лише 60 мм.
• Універсальна установка завдяки відстані, що варіюється, до 30 мм між монтажним коробом і декоративною кришкою.
• Декоративна кришка дозволяє компенсувати відхилення до 6° з кожного боку у разі перекосу під час монтажу короба

Номінальний тиск:

• PN 10

Діапазон:

• Термостатична головка K: 6 °C – 28 °C
• Обмежувач температури зворотного потоку RTL: 0 °C – 50 °C

Температура:

• Макс. робоча температура: 90°C
• мін. робоча температура: 2°C
• Для всіх моделей блоків Multibox слід звертати увагу на те, щоб температура в лінії подачі системи була придатною для даної конструкції системи підлогового опалення.

Матеріал:

• Корпус клапана: стійка до корозії лиття.
• Ущільнення: EPDM
• Конус клапана: EPDM
• Поворотна пружина: Нержавіюча сталь
• Вставка клапана: латунь, PPS
• Шток: Шток із сталі Niro з ущільненням із подвійного кільця ущільнювача. Зовнішнє кільце ущільнювача можна замінити під тиском
• Пластикові частини з ABS та PA
• Термостатичний елемент: термостатична головка K із заповненим рідиною термостатом. Обмежувач температури зворотного потоку RTL

Обробка поверхонь:

• Усі моделі комплектуються декоративною кришкою та головкою зі шкалою у білому RAL 9016 або хромованому виконанні.

Маркування:

• TAH, стрілка напряму потоку, II-маркування

З'єднання:

З'єднання з боку труби - G3/4", з конусом, що дозволяє використовувати компресійні фітинги для приєднання до полімерних, мідних, сталевих тонкостінних або металополімерних труб.
