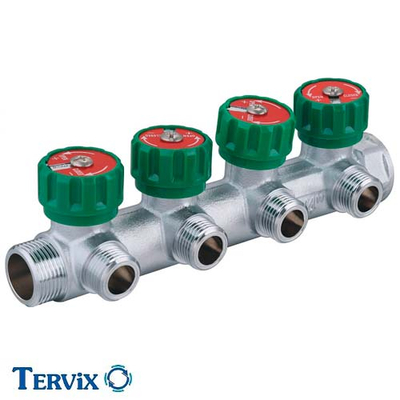

Колектор вентильний Tervix Pro Line WD | 4 контури | 3/4''x1/2" (394012)

Вентильний колектор Tervix Pro Line WD на 4 контури призначається для розподілу та регулювання потоку рідин до споживачів через окремі прилади, групи обладнання, контури або петлі систем.

Конструкція

1. Латунний нікельований корпус
2. Патрубки для підключення із зовнішнім та внутрішнім різьбленням 3/4”
3. Всередині корпусу розташований регулюючий вентиль
4. Ручка клапана, що кріпиться до штока за допомогою гвинта. Перекриття та регулювання потоку здійснюється поворотом ручки.
5. Вихідні патрубки із зовнішнім різьбленням 1/2'', призначені для підключення труб за допомогою ''євроконуса''

Розподільчі гребінки оснащені регулювальними вентилями, що забезпечують балансування витрат. До них можуть підключатись трубопроводи з різних матеріалів завдяки універсальному з'єднанню типу "євроконус".

Особливості виробу

• Товщина металу: 3,5 мм
• Ресурс (відкр./закр.): 3000 циклів
• Відстань між осями: 45 мм

Застосування

Pro Line WD колектори застосовуються у трубопроводах для холодної (включаючи питну) та гарячої води, стиснутого повітря, а також у технологічних трубопроводах, що транспортують рідини, хімічно нейтральні до матеріалів, з яких виготовлені елементи гребінки.

Монтаж

Монтаж розподільчого колектора включає кілька основних етапів:

1. Підготовка місця встановлення: вибір зручного та доступного місця з урахуванням схеми системи трубопроводів.
2. Кріплення колектора: закріплення гребінки на стіні або спеціальній монтажній панелі за допомогою кронштейнів.
3. Підключення магістральних труб: підключення вхідного патрубка до джерела подачі рідини або повітря.
4. Підключення споживачів: приєднання вихідних патрубків до трубопроводів, що ведуть до споживачів, використовуючи з'єднання "євроконус".
5. Перевірка ущільнень: встановлення прокладок ущільнювачів для герметичності з'єднань.
6. Балансування системи: налаштування витрат на кожен контур за допомогою регулювальних вентилів.
7. Перевірка герметичності та роботи системи під робочим тиском.
