Belimo SH24A-MF100 Електропривод лінійної дії (хід 0-100 мм)

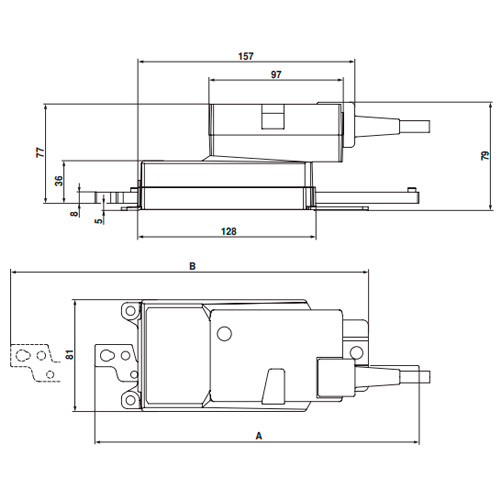

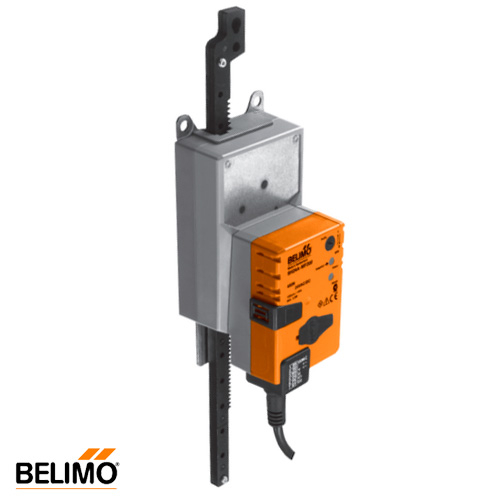

Електропривод керування повітряними заслінками Belimo SH24A-MF

Електроприводи Belimo SH24A-MF… з ходом штока 100, 200 та 300мм є лінійними приводами без поворотної пружини та застосовуються для керування повітряними заслінками площею до 3 м2 у системах вентиляції та кондиціювання. Привід відноситься до серії програмованих пристроїв. Це дозволяє налаштовувати такі параметри роботи приводу, як схема управління, час ходу, величину керуючого сигналу і сигналу зворотного зв'язку і т.д.

Привід може керуватися як стандартним аналоговим сигналом 0,5...10В/2...10В, так і за 3-точковою схемою. Час ходу складає 150с/100мм.

Робоча напруга – 24 В~/=.

Особливості електроприводу:

• Застосування без поперечного навантаження. Електропривод кріпиться гвинтами в 3-х точках безпосередньо до корпусу заслінки. Верхня частина штока кріпиться до рухомої частини клапана (заслінки ковзання).
• Застосування із поперечним навантаженням. Обов'язкове застосування монтажного комплекту. Максимально можливий кут відхилення приводу від основи становить 10°, бік і вгору.
• Ручне керування. Можливе ручне керування за допомогою кнопки із самоповерненням (при натиснутій кнопці редуктор виводиться із зачеплення).
• Налаштування ходу штока. Хід штока регулюється за допомогою механічних упорів із кроком 20 мм.
• Висока функціональна надійність. Електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і автоматично зупиняється при досягненні кінцевих положень.
• Можливість програмування параметрів роботи. Налаштування здійснюється за допомогою програми PC-TOOL або компактного програматора ZTH EU.

Електрична схема підключення
