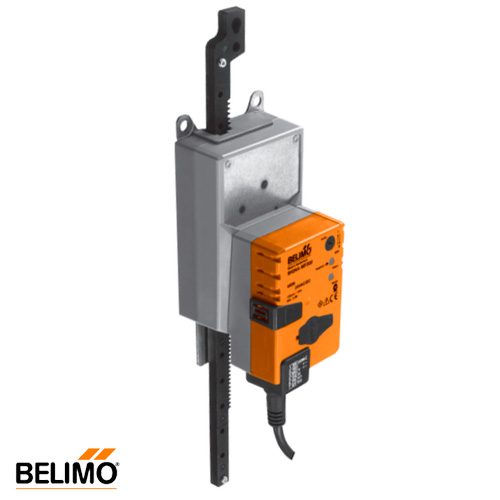

Опис продукту Belimo SH24A200 Електропривод лінійної дії (хід 0-200 мм)
Електропривод керування повітряними заслінками Belimo SH24A
Електроприводи Belimo SH24A… з ходом штока 100, 200 та 300мм є лінійними приводами без поворотної пружини та застосовуються для керування повітряними заслінками площею до 3 м2 у системах вентиляції та кондиціювання.
Привід може керуватися як за схемою відкрито/закрито, так і за 3-точковою схемою. Час ходу складає 150с/100мм.
Робоча напруга - 24 В ~ / =.
Особливості електроприводу:
- Застосування без поперечного навантаження. Електропривод кріпиться гвинтами в 3-х точках безпосередньо до корпусу заслінки. Верхня частина штока кріпиться до рухомої частини клапана (заслінки ковзання).
- Застосування із поперечним навантаженням. Обов'язкове застосування монтажного комплекту. Максимально можливий кут відхилення приводу від основи становить 10 °, в бік та вгору.
- Ручне керування. Можливе ручне керування за допомогою кнопки із самоповерненням (при натиснутій кнопці редуктор виводиться із зачеплення).
- Настроювання ходу штока. Хід штока регулюється за допомогою механічних упорів із кроком 20 мм.
- Висока функціональна надійність. Електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і автоматично зупиняється при досягненні кінцевих положень.
Електрична схема підключення
Електропривод керування повітряними заслінками Belimo SH24A
Електроприводи Belimo SH24A… з ходом штока 100, 200 та 300мм є лінійними приводами без поворотної пружини та застосовуються для керування повітряними заслінками площею до 3 м2 у системах вентиляції та кондиціювання.
Привід може керуватися як за схемою відкрито/закрито, так і за 3-точковою схемою. Час ходу складає 150с/100мм.
Робоча напруга - 24 В ~ / =.
Особливості електроприводу:
- Застосування без поперечного навантаження. Електропривод кріпиться гвинтами в 3-х точках безпосередньо до корпусу заслінки. Верхня частина штока кріпиться до рухомої частини клапана (заслінки ковзання).
- Застосування із поперечним навантаженням. Обов'язкове застосування монтажного комплекту. Максимально можливий кут відхилення приводу від основи становить 10 °, в бік та вгору.
- Ручне керування. Можливе ручне керування за допомогою кнопки із самоповерненням (при натиснутій кнопці редуктор виводиться із зачеплення).
- Настроювання ходу штока. Хід штока регулюється за допомогою механічних упорів із кроком 20 мм.
- Висока функціональна надійність. Електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і автоматично зупиняється при досягненні кінцевих положень.
Електрична схема підключення
