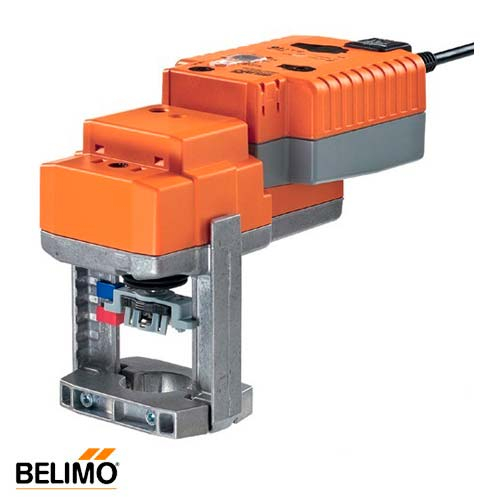

Опис продукту Belimo NVK24A-SZ-TPC (NVF24-MFT(-E)) Електропривід сідельного клапана
Електропривід Belimo NVK24A-SZ-TPC для сідельних клапанів
Привід NVK24A-SZ-TPC (стара назва NVF24-MFT(-E) ) з конденсаторним поверненням застосовується для керування сідельними клапанами серій H4…/H5…, H6…/H7…
Керується привід стандартним аналоговим сигналом 0,5 ... 10В. Напруга живлення - АС/DC 24В.
Час ходу приводу складає:
- двигун - 150с;
- конденсатор - 35с.
Модифікації приводу:
- NVK24A-SZ-TPC - час ходу 150с;
- NVKС24A-SZ-TPC - час ходу 35с.
Принцип дії
Електропривод керується стандартним сигналом і переміщує шток клапана у положення, що відповідає керуючому сигналом. Одночасно із цим заряджається вбудований конденсатор. При відключенні живлення шток переміщується в встановлене охоронне положення (POP — power-off-position, налаштовується в діапазоні 0…100%) за рахунок енергії, що запасається в конденсаторі.
Увага! Електропривод поставляється із заводу-виробника у повністю розрядженому стані. Час заряджання конденсатора до номінального рівня становить 20 с.
Проста установка
Привід легко кріпиться до шийки клапана за допомогою спеціального хомута. Шток клапана автоматично з'єднується із штоком приводу. Привід може бути закріплений на шийці клапана у будь-якому положенні.
Ручне керування
За допомогою 5 мм шестигранного ключа натиснутою кнопкою на корпусі приводу. При подачі живлення шток приводу повернеться на місце, що відповідає сигналу, що управляє.
Висока функціональна надійність
Привід захищений від короткого замикання та переполюсування живлення, захищений від перевантаження, не вимагає кінцевих вимикачів та зупиняється автоматично при досягненні кінцевих положень.
Опис основних характеристик
Сфера використання
Опалення та охолодження
Тип З конденсаторним поверненням
Управління
Аналогове Зусилля закриття
1000 Н
Максимальна температура, °С
50
Тип харчування
24 V АС/DC
Хід штока, мм
20 Час ходу ел.\(конденс.), з
150/35 клас захисту
IP54
Електропривід Belimo NVK24A-SZ-TPC для сідельних клапанів
Привід NVK24A-SZ-TPC (стара назва NVF24-MFT(-E) ) з конденсаторним поверненням застосовується для керування сідельними клапанами серій H4…/H5…, H6…/H7…
Керується привід стандартним аналоговим сигналом 0,5 ... 10В. Напруга живлення - АС/DC 24В.
Час ходу приводу складає:
- двигун - 150с;
- конденсатор - 35с.
Модифікації приводу:
- NVK24A-SZ-TPC - час ходу 150с;
- NVKС24A-SZ-TPC - час ходу 35с.
Принцип дії
Електропривод керується стандартним сигналом і переміщує шток клапана у положення, що відповідає керуючому сигналом. Одночасно із цим заряджається вбудований конденсатор. При відключенні живлення шток переміщується в встановлене охоронне положення (POP — power-off-position, налаштовується в діапазоні 0…100%) за рахунок енергії, що запасається в конденсаторі.
Увага! Електропривод поставляється із заводу-виробника у повністю розрядженому стані. Час заряджання конденсатора до номінального рівня становить 20 с.
Проста установка
Привід легко кріпиться до шийки клапана за допомогою спеціального хомута. Шток клапана автоматично з'єднується із штоком приводу. Привід може бути закріплений на шийці клапана у будь-якому положенні.
Ручне керування
За допомогою 5 мм шестигранного ключа натиснутою кнопкою на корпусі приводу. При подачі живлення шток приводу повернеться на місце, що відповідає сигналу, що управляє.
Висока функціональна надійність
Привід захищений від короткого замикання та переполюсування живлення, захищений від перевантаження, не вимагає кінцевих вимикачів та зупиняється автоматично при досягненні кінцевих положень.
Опис основних характеристик | |
Сфера використання | Опалення та охолодження |
Тип | З конденсаторним поверненням |
Управління | Аналогове |
Зусилля закриття | 1000 Н |
Максимальна температура, °С | 50 |
Тип харчування | 24 V АС/DC |
Хід штока, мм | 20 |
Час ходу ел.\(конденс.), з | 150/35 |
клас захисту | IP54 |
