Опис продукту Belimo BF230-T Електропривод для вогнезатримуючого клапана

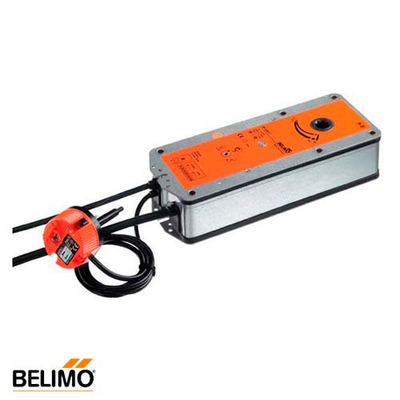

Електропривод вогнезатримувального клапана Belimo серії BF230-T
Електропривод із зворотною пружиною серії BF230-T (18/12 Нм) призначений для керування вогнезатримуючими клапанами та клапанами димовидалення, встановленими в системах вентиляції та кондиціювання.
Принцип роботи електроприводу Belimo BF230-T
- При переміщенні заслінки клапана у нормальне робоче положення зводиться зворотна пружина.
- У разі припинення подачі живлення енергія, запасена в пружині, повертає заслінку в охоронне положення.
- Привід не потребує кінцевих вимикачів та захищений від перевантажень.
- Термопереривник спрацьовує, якщо температура навколишнього повітря перевищує 72 °С.
- Змінні термопереривники також спрацьовують, якщо температура повітря в каналі перевищує 72 °С.
- Пристрої при спрацьовуванні викликають відключення електроживлення таким чином, що повторне увімкнення приводу без заміни термопереривача вже неможливо.
- Кнопка на корпусі термопереривника дозволяє зробити тест функціонування клапана.
Особливості електроприводу Belimo BF230-T
- Система сигналізації.
Привід обладнаний двома фіксованими перемикачами для сигналізації кінцевих положень. Проміжне положення приводу вказує на механічний індикатор (стрілка). - Ручне керування.
Можливе ручне керування клапаном, а також фіксування його у будь-якому положенні. Розблокування здійснюється або вручну шестигранним ключем із комплекту постачання, або автоматично при подачі живлення. - У комплект входить перехідник для встановлення на вал квадратного перерізу 12/10 мм.
Технічні характеристики
Крутний момент двигуна / пружини, Нм
Напруга живлення,
Час повороту двигуна/пружини, з
Ступінь захисту IP
Температура експлуатації
споживана потужність
18/12
230
120 / 16
IP54
-30 ... +55 ° С
8,5 Вт
Схема електричних з'єднань
Електропривод вогнезатримувального клапана Belimo серії BF230-T
Електропривод із зворотною пружиною серії BF230-T (18/12 Нм) призначений для керування вогнезатримуючими клапанами та клапанами димовидалення, встановленими в системах вентиляції та кондиціювання.
Принцип роботи електроприводу Belimo BF230-T
- При переміщенні заслінки клапана у нормальне робоче положення зводиться зворотна пружина.
- У разі припинення подачі живлення енергія, запасена в пружині, повертає заслінку в охоронне положення.
- Привід не потребує кінцевих вимикачів та захищений від перевантажень.
- Термопереривник спрацьовує, якщо температура навколишнього повітря перевищує 72 °С.
- Змінні термопереривники також спрацьовують, якщо температура повітря в каналі перевищує 72 °С.
- Пристрої при спрацьовуванні викликають відключення електроживлення таким чином, що повторне увімкнення приводу без заміни термопереривача вже неможливо.
- Кнопка на корпусі термопереривника дозволяє зробити тест функціонування клапана.
Особливості електроприводу Belimo BF230-T
- Система сигналізації.
Привід обладнаний двома фіксованими перемикачами для сигналізації кінцевих положень. Проміжне положення приводу вказує на механічний індикатор (стрілка). - Ручне керування.
Можливе ручне керування клапаном, а також фіксування його у будь-якому положенні. Розблокування здійснюється або вручну шестигранним ключем із комплекту постачання, або автоматично при подачі живлення. - У комплект входить перехідник для встановлення на вал квадратного перерізу 12/10 мм.
Технічні характеристики
Крутний момент двигуна / пружини, Нм | Напруга живлення, | Час повороту двигуна/пружини, з | Ступінь захисту IP | Температура експлуатації | споживана потужність |
18/12 | 230 | 120 / 16 | IP54 | -30 ... +55 ° С | 8,5 Вт |
Схема електричних з'єднань
