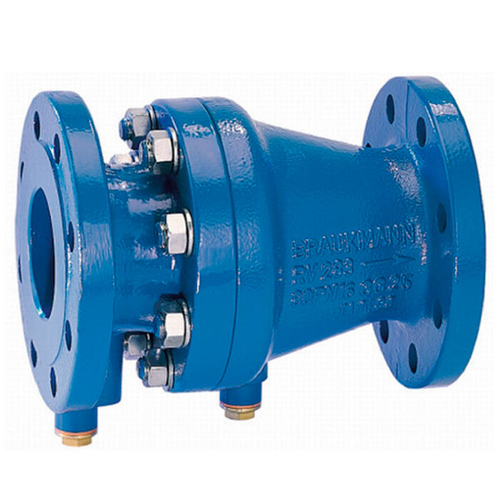

Опис продукту Зворотний клапан Honeywell RV283P-65A DN65 PN16
Клапан зворотний RV283P-A Honeywell
Застосовується в промислових та комерційних установках або в подібних системах водопостачання, де необхідно запобігти протитечії, зворотному тиску або сифонному дренажу.
![RV283P-A Honeywell таблиця](https://profimann.com.ua/images/companies/1/Honeywell/Tabl-razmerov-RV283P.jpg?1566907955526)
![Зворотний клапан фланцевий Honeywell RV283P схема розмірів](https://profimann.com.ua/images/companies/1/Honeywell/honeywell-RV283P-razmer-shema.jpg?1566908081713)
Конструкція зворотного клапана RV283P:
- Корпус із фланцями,
- Обойми з фланцями,
- Вставки зворотного клапана
- Тестова та дренажна заглушка,
- Диск та напрямні втулки,
- Пружини,
- Кільця ущільнювачів з кромкою.
Матеріали:
- Корпус та обойма з ливарного чавуну,
- Болти та гайки з нержавіючої сталі,
- Диск із нержавіючої сталі (червона бронза для DN 40 та DN 50),
- Пружина з нержавіючої сталі
- Кільце ущільнювача з кромкою з NBR або EPDM.
Принцип роботи:
Пружинний зворотний клапан має рухомий диск ущільнювача, який висувається з сідла більше або менше в залежності від величини витрати через клапан. Якщо витрата знизиться до нуля, пружина втисне диск назад у сідло і перекриє подачу води.
![приклад установки зворотного клапана Honeywell RV283P](https://profimann.com.ua/images/companies/1/Honeywell/honeywell-RV283P-ustanovka.jpg?1566905166489)
Встановлення:
- Встановлюється зворотний клапан Honeywell RV283P на горизонтальному трубопроводі тестової та дренажної заглушкою вниз (це положення зручне для дренажу).
- Встановлюються запірні клапани (забезпечить можливість швидкого сервісного обслуговування).
- Забезпечте доступ до зворотного клапана для зручного та швидкого технічного обслуговування та огляду.
- Якщо в системі встановлено лічильник води, зворотний клапан встановлюється відразу після лічильника. Зворотний клапан захищатиме від протитечії.
![Діаграма витрати RV283P-A Honeywell](https://profimann.com.ua/images/companies/1/Honeywell/Diagrama-rashoda-honeywell-RV283P.jpg?1566908795787)
Клапан зворотний RV283P-A Honeywell
Застосовується в промислових та комерційних установках або в подібних системах водопостачання, де необхідно запобігти протитечії, зворотному тиску або сифонному дренажу.
Конструкція зворотного клапана RV283P:
- Корпус із фланцями,
- Обойми з фланцями,
- Вставки зворотного клапана
- Тестова та дренажна заглушка,
- Диск та напрямні втулки,
- Пружини,
- Кільця ущільнювачів з кромкою.
Матеріали:
- Корпус та обойма з ливарного чавуну,
- Болти та гайки з нержавіючої сталі,
- Диск із нержавіючої сталі (червона бронза для DN 40 та DN 50),
- Пружина з нержавіючої сталі
- Кільце ущільнювача з кромкою з NBR або EPDM.
Принцип роботи:
Пружинний зворотний клапан має рухомий диск ущільнювача, який висувається з сідла більше або менше в залежності від величини витрати через клапан. Якщо витрата знизиться до нуля, пружина втисне диск назад у сідло і перекриє подачу води.
Встановлення:
- Встановлюється зворотний клапан Honeywell RV283P на горизонтальному трубопроводі тестової та дренажної заглушкою вниз (це положення зручне для дренажу).
- Встановлюються запірні клапани (забезпечить можливість швидкого сервісного обслуговування).
- Забезпечте доступ до зворотного клапана для зручного та швидкого технічного обслуговування та огляду.
- Якщо в системі встановлено лічильник води, зворотний клапан встановлюється відразу після лічильника. Зворотний клапан захищатиме від протитечії.
RV283P-65A
