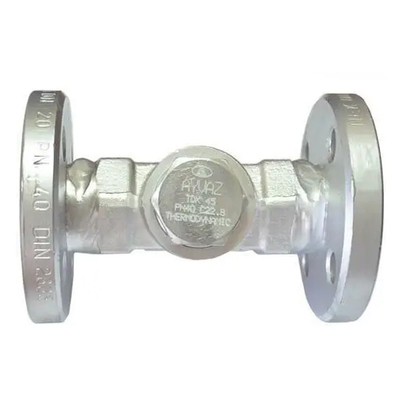

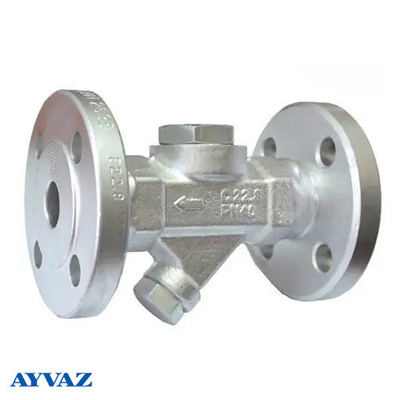

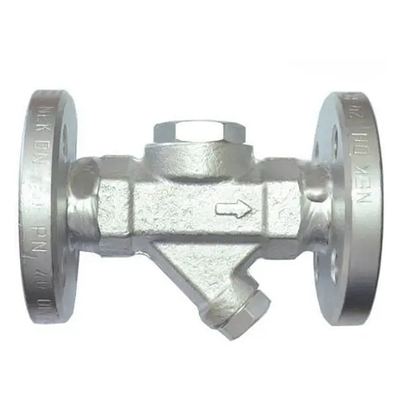

Термодинамічний конденсатовідвідник Ayvaz TDK-45 DN 25 ΔP 32 бар (703300102002)

Конденсатовідвідники фланцеві Ayvaz TDK-45 Ду 25

Термодинамічний конденсатовідвідник Ayvaz TDK-45 застосовується для постійного або періодичного відведення конденсату із парових систем. TDK-45 робить уривчасте видалення конденсату в міру його надходження. Для ефективної та належної роботи протягом тривалого часу TDK-45 повинен встановлюватись на трубопроводах у горизонтальному положенні.

Застосування:

• Паропроводи
• Парові колектори
• Сушильні установки
• Прасувальне обладнання
• Парові супутники
• Преси

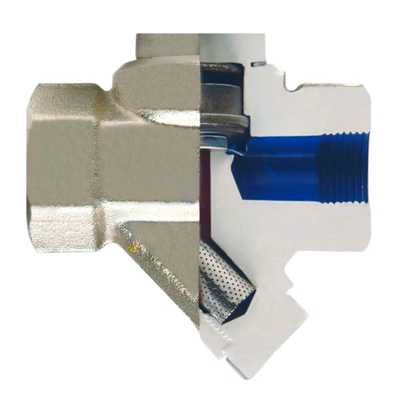

В основі принципу дії термодинамічного конденсатовідвідника Ayvaz TDK-45 лежить різниця швидкостей проходження пари та конденсату у зазорі між диском та сідлом. При проходженні конденсату через низьку швидкість диск піднімається і пропускає конденсат. При надходженні пари термодинамічний конденсатовідвідник швидкість збільшується, приводячи до падіння статичного тиску, і диск опускається на сідло. Пар, що знаходиться над диском, завдяки більшій площі контакту, утримує диск у закритому положенні. У міру конденсації пари тиск над диском падає, і диск знову починає підніматися, пропускаючи конденсат.

У нижній частині корпусу знаходиться фільтр Y-типу, який легко доступний і очищається за необхідності.

Технічні особливості:

• Максимальний допустимий тиск – 40 бар
• Максимальний допустимий перепад тиску – 32 бар
• Максимальна робоча температура – 400 °C

Матеріали:

• Корпус – кована сталь С22.8
• Кришка – сталь ST 37
• Внутрішні частини – нержавіюча сталь AISI304
