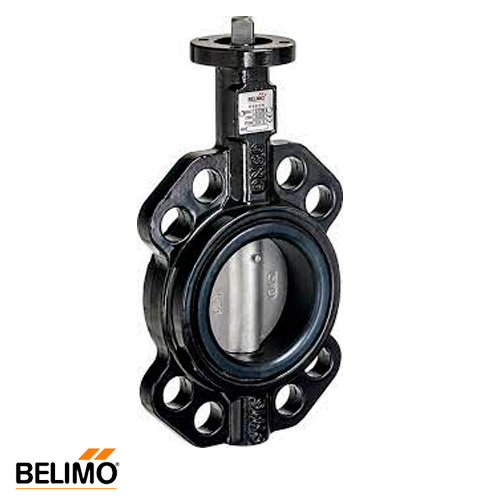

Поворотна засувка "батерфляй" Belimo D6100N DN 100 PN 16 з диском із нержавіючої сталі

Дискова засувка "батерфляй" Belimo тип D6100N

Застосовується для перекривання або дроселювання потоків холодної чи гарячої води у системах кондиціювання, опалення, водопостачання.

Принцип роботи

Поворотні заслінки типу «Баттерфляй» наводяться в дію електроприводами обертання. Застосовуються електроприводи як зі зворотною пружиною, так і без. Привід вибирається виходячи з необхідного тиску, що перекривається, умов навколишнього середовища, напруги живлення і керуючого сигналу.

Особливості затвора Belimo

• Диск з нержавіючої сталі забезпечує мале тертя між диском і корпусом при закриванні, низький коефіцієнт опору у відкритому стані і гарантує повну відсутність протікання в закритому.
• RPTFE-ущільнення (армований політетрафлюороетилен) повністю ізолюють шток заслінки від корпусу, що дозволяє поліпшити регулюючі властивості диска, зменшити зусилля на обертання і збільшити термін служби заслінки.
• Ручне керування при використанні електроприводів серії SM…A, GM…A, GK24A необхідно вивести редуктор із зачеплення, натиснувши кнопку на корпусі приводу.
• Робоче середовище: холодна або гаряча вода, вода з антифризом < 50% від обсягу
• Діапазон робочих температур: -20 ... +120 ° С
• Кут повороту: 90 °
• Може бути встановлений у будь-якому положенні, як вертикально, так і горизонтально

Сумісний з приводами Belimo:

• GRC24A-5 (без поворотної пружини, крутний момент 40 Нм, живлення 24 В, управляється за 3-точковою схемою або за схемою відкрито/закрито);
• GRC230A-5 (без поворотної пружини, крутний момент 40 Нм, живлення 230 В, управляється за 3-точковою схемою або за схемою відкрито/закрито);
• GRC24G-5 (для зовнішнього застосування, крутний момент 40 Нм, живлення 24 В, управляється за схемою відкрито/закрито);
• GRC230G-5 (для зовнішнього застосування, крутний момент 40 Нм, живлення 230 В, управляється за схемою відкрито/закрито);
• GM24A (без поворотної пружини, крутний момент 40 Нм, живлення 24 В, управляється за триточковою схемою або за схемою відкрито/закрито);
• GM230A (без поворотної пружини, крутний момент 40 Нм, живлення 230 В, управляється за триточковою схемою або за схемою відкрито/закрито);
• DR24A-5 (без поворотної пружини, крутний момент 90 Нм, живлення 24 В, управляється за схемою відкрито/закрито);
• DR230A-5 (без поворотної пружини, крутний момент 90 Нм, живлення 230 В, управляється за схемою відкрито/закрито);
• DRC24A-5 (без поворотної пружини, крутний момент 90 Нм, живлення 24 В, управляється за схемою відкрито/закрито);
• DRC230A-5 (крутний момент 90 Нм, живлення 230 В, управляється за схемою відкрито/закрито);
• DRC24G-5 (крутний момент 90 Нм, живлення 24 В, управляється за схемою відкрито/закрито);
• DRC230G-5 (для зовнішнього застосування, момент, що крутить 90 Нм, живлення 230 В, управляється за схемою відкрито/закрито).

Розміри затвора:

• DN – 100 мм
• D – 65 мм
• F - F05
• S - 14 мм
• H3 – 11 мм
• H4 – 13 мм
• B - 52 мм
• H1 – 106 мм
• H2 – 170 мм
• DB – 103 мм
• K – 180 мм
• d - 8 х 19
• Вага – 4,4 кг

Матеріали затвора:

• Корпус: GGG 40 з епоксидним покриттям
• Диск: Нержавіюча сталь
• Шток: Нержавіюча сталь
• Сідло: EPDM
• Ущільнення штока: Кільце EPDM
• Підшипник: RPTFE

Зроблено у Швейцарії! Сертифіковано в Україні!

Технічний опис "Засувка "батерфляй" Belimo D6100N"
