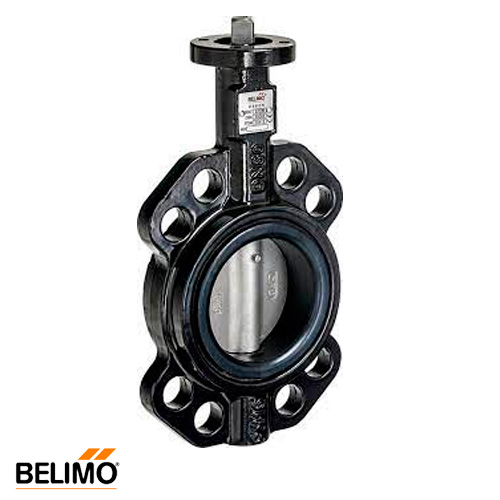

Поворотна засувка "батерфляй" Belimo D650N DN 50 PN 16 з диском із нержавіючої сталі

Дискова засувка "батерфляй" Belimo тип D650N

Застосовується для перекривання або дроселювання потоків холодної чи гарячої води у системах кондиціювання, опалення, водопостачання.

Принцип роботи

Поворотні заслінки типу «Баттерфляй» наводяться в дію електроприводами обертання. Застосовуються електроприводи як зі зворотною пружиною, так і без. Привід вибирається виходячи з необхідного тиску, що перекривається, умов навколишнього середовища, напруги живлення і керуючого сигналу.

Особливості затвора Belimo

• Диск з нержавіючої сталі забезпечує мале тертя між диском і корпусом при закриванні, низький коефіцієнт опору у відкритому стані і гарантує повну відсутність протікання в закритому.
• RPTFE-ущільнення (армований політетрафлюороетилен) повністю ізолюють шток заслінки від корпусу, що дозволяє поліпшити регулюючі властивості диска, зменшити зусилля на обертання і збільшити термін служби заслінки.
• Ручне керування при використанні електроприводів серії SM…A, GM…A, GK24A необхідно вивести редуктор із зачеплення, натиснувши кнопку на корпусі приводу.
• Робоче середовище: холодна або гаряча вода, вода з антифризом < 50% від обсягу
• Діапазон робочих температур: -20 ... +120 ° С
• Кут повороту: 90 °
• Може бути встановлений у будь-якому положенні, як вертикально, так і горизонтально

Сумісний з приводами Belimo:

• SM24A-TP (без поворотної пружини, крутний момент 20 Нм, живлення 24 В, відкриття або закриття повітряної заслінки забезпечується керуванням за однопровідною схемою);
• SM230A-TP (без поворотної пружини, крутний момент 20 Нм, живлення 230 В, відкриття або закриття повітряної заслінки забезпечується керуванням за однопровідною схемою);
• SM24A-S-TP (без поворотної пружини, момент, що крутить 20 Нм, живлення 24 В, оснащений однією групою вбудованих додаткових перемикачів);
• SM230A-S-TP (без поворотної пружини, крутний момент 20 Нм, живлення 230 В, оснащений однією групою вбудованих додаткових перемикачів);
• GRC24A-5 (без поворотної пружини, крутний момент 40 Нм, живлення 24 В, управляється за 3-точковою схемою або за схемою відкрито/закрито);
• GRC230A-5 (без поворотної пружини, крутний момент 40 Нм, живлення 230 В, управляється за 3-точковою схемою або за схемою відкрито/закрито);
• GRC24G-5 (для зовнішнього застосування, крутний момент 40 Нм, живлення 24 В, управляється за схемою відкрито/закрито);
• GRC230G-5 (для зовнішнього застосування, момент, що крутить 40 Нм, живлення 230 В, управляється за схемою відкрито/закрито).

Розміри затвора:

• DN – 50 мм
• D – 65 мм
• F - F05
• S - 14 мм
• H3 – 11 мм
• H4 – 13 мм
• B - 43 мм
• H1 - 72 мм
• H2 – 133 мм
• DB - 52 мм
• K – 125 мм
• d - 4 х 19
• Вага – 2,3 кг

Матеріали затвора:

• Корпус: GGG 40 з епоксидним покриттям
• Диск: Нержавіюча сталь
• Шток: Нержавіюча сталь
• Сідло: EPDM
• Ущільнення штока: Кільце EPDM
• Підшипник: RPTFE

Зроблено у Швейцарії! Сертифіковано в Україні!

Технічний опис "Засувка "батерфляй" Belimo D650N"
