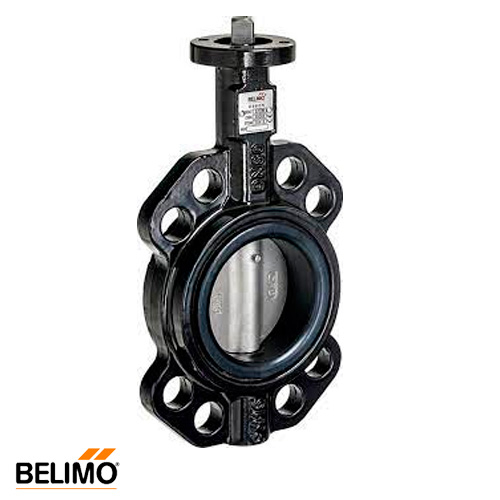

Опис продукту Поворотна засувка "батерфляй" Belimo D680N DN 80 PN 16 з диском із нержавіючої сталі
Дискова засувка "батерфляй" Belimo тип D680N
Застосовується для перекривання або дроселювання потоків холодної чи гарячої води у системах кондиціювання, опалення, водопостачання.
Принцип роботи
Поворотні заслінки типу «Баттерфляй» наводяться в дію електроприводами обертання. Застосовуються електроприводи як зі зворотною пружиною, так і без. Привід вибирається виходячи з необхідного тиску, що перекривається, умов навколишнього середовища, напруги живлення і керуючого сигналу.
Особливості затвора Belimo
- Диск з нержавіючої сталі забезпечує мале тертя між диском і корпусом при закриванні, низький коефіцієнт опору у відкритому стані і гарантує повну відсутність протікання в закритому.
- RPTFE-ущільнення (армований політетрафлюороетилен) повністю ізолюють шток заслінки від корпусу, що дозволяє поліпшити регулюючі властивості диска, зменшити зусилля на обертання і збільшити термін служби заслінки.
- Ручне керування при використанні електроприводів серії SM…A, GM…A, GK24A необхідно вивести редуктор із зачеплення, натиснувши кнопку на корпусі приводу.
- Робоче середовище: холодна або гаряча вода, вода з антифризом < 50% від обсягу
- Діапазон робочих температур: -20 ... +120 ° С
- Кут повороту: 90 °
- Може бути встановлений у будь-якому положенні, як вертикально, так і горизонтально
Сумісний з приводами Belimo:
GRC24A-5 (без поворотної пружини, крутний момент 40 Нм, живлення 24 В, управляється за 3-точковою схемою або за схемою відкрито/закрито);
GRC230A-5 (без поворотної пружини, крутний момент 40 Нм, живлення 230 В, управляється за 3-точковою схемою або за схемою відкрито/закрито);
GRC24G-5 (для зовнішнього застосування, крутний момент 40 Нм, живлення 24 В, управляється за схемою відкрито/закрито);
GRC230G-5 (для зовнішнього застосування, крутний момент 40 Нм, живлення 230 В, управляється за схемою відкрито/закрито);
GM24A (без поворотної пружини, крутний момент 40 Нм, живлення 24 В, управляється за триточковою схемою або за схемою відкрито/закрито);
GM230A (без поворотної пружини, крутний момент 40 Нм, живлення 230 В, управляється за триточковою схемою або за схемою відкрито/закрито).
Розміри затвора:
- DN – 80 мм
- D – 65 мм
- F - F05
- S - 14 мм
- H3 – 11 мм
- H4 – 13 мм
- B - 46 мм
- H1 - 96 мм
- H2 – 158 мм
- DB – 78 мм
- K – 160 мм
- d - 8 х 19
- Вага – 3,3 кг
Матеріали затвора:
- Корпус: GGG 40 з епоксидним покриттям
- Диск: Нержавіюча сталь
- Шток: Нержавіюча сталь
- Сідло: EPDM
- Ущільнення штока: Кільце EPDM
- Підшипник: RPTFE
Зроблено у Швейцарії! Сертифіковано в Україні!
Дискова засувка "батерфляй" Belimo тип D680N
Застосовується для перекривання або дроселювання потоків холодної чи гарячої води у системах кондиціювання, опалення, водопостачання.
Принцип роботи
Поворотні заслінки типу «Баттерфляй» наводяться в дію електроприводами обертання. Застосовуються електроприводи як зі зворотною пружиною, так і без. Привід вибирається виходячи з необхідного тиску, що перекривається, умов навколишнього середовища, напруги живлення і керуючого сигналу.
Особливості затвора Belimo
- Диск з нержавіючої сталі забезпечує мале тертя між диском і корпусом при закриванні, низький коефіцієнт опору у відкритому стані і гарантує повну відсутність протікання в закритому.
- RPTFE-ущільнення (армований політетрафлюороетилен) повністю ізолюють шток заслінки від корпусу, що дозволяє поліпшити регулюючі властивості диска, зменшити зусилля на обертання і збільшити термін служби заслінки.
- Ручне керування при використанні електроприводів серії SM…A, GM…A, GK24A необхідно вивести редуктор із зачеплення, натиснувши кнопку на корпусі приводу.
- Робоче середовище: холодна або гаряча вода, вода з антифризом < 50% від обсягу
- Діапазон робочих температур: -20 ... +120 ° С
- Кут повороту: 90 °
- Може бути встановлений у будь-якому положенні, як вертикально, так і горизонтально
Сумісний з приводами Belimo:
- GRC24A-5 (без поворотної пружини, крутний момент 40 Нм, живлення 24 В, управляється за 3-точковою схемою або за схемою відкрито/закрито);
- GRC230A-5 (без поворотної пружини, крутний момент 40 Нм, живлення 230 В, управляється за 3-точковою схемою або за схемою відкрито/закрито);
- GRC24G-5 (для зовнішнього застосування, крутний момент 40 Нм, живлення 24 В, управляється за схемою відкрито/закрито);
- GRC230G-5 (для зовнішнього застосування, крутний момент 40 Нм, живлення 230 В, управляється за схемою відкрито/закрито);
- GM24A (без поворотної пружини, крутний момент 40 Нм, живлення 24 В, управляється за триточковою схемою або за схемою відкрито/закрито);
- GM230A (без поворотної пружини, крутний момент 40 Нм, живлення 230 В, управляється за триточковою схемою або за схемою відкрито/закрито).
Розміри затвора:
- DN – 80 мм
- D – 65 мм
- F - F05
- S - 14 мм
- H3 – 11 мм
- H4 – 13 мм
- B - 46 мм
- H1 - 96 мм
- H2 – 158 мм
- DB – 78 мм
- K – 160 мм
- d - 8 х 19
- Вага – 3,3 кг
Матеріали затвора:
- Корпус: GGG 40 з епоксидним покриттям
- Диск: Нержавіюча сталь
- Шток: Нержавіюча сталь
- Сідло: EPDM
- Ущільнення штока: Кільце EPDM
- Підшипник: RPTFE
Зроблено у Швейцарії! Сертифіковано в Україні!
