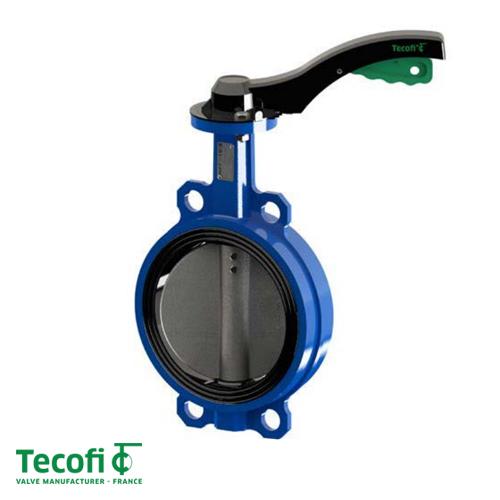

Опис продукту Засувка Батерфляй Tecofi Tecfly VPG 4449-02 ДУ 125 | 130°С EPDM
Міжфланцевий дисковий затвор DN 125 Tecofi тип Tecfly VPG 4449-02
Засувка Tecofi Tecfly серії VPG 4449-02 призначена для перекриття/відкриття та управління потоком рідини, що перекачується. Як робоча рідина може використовуватися: холодна вода, гаряча вода, питна води. Найчастіше Tecfly VPG застосовується у водопостачанні, водопідготовці, іригації та промисловості.
Tecfly VPG не призначена для використання з парою!
Особливості дискових затворів Tecofi VPG 4449-02:
- Діапазон розмірів від DN40 до DN300.
- Проектування згідно з NF EN 593.
- Тип з гладкими вушками.
- Ущільнення в обох напрямках циркуляції трубопроводу.
- М'який рукав, що гарантує ідеальну герметичність.
- Подовжена шийка, сумісна з притирання труб.
- Диск профільований та зменшений за товщиною.
- Зменшено маневрений крутний момент.
- Сполучний шток на диску зібраний конічним штифтом.
- Зменшення втрат напору.
- Зубчастий сектор, що забезпечує 10 положень регулювання ручки
- Верхній фланець за нормою ISO 5211.
Робочі характеристики:
- Максимальний робочий тиск: 16 бар (6 бар для стисненого повітря)
- Максимальний вакуумний тиск: -0,8 бар протягом 10 хвилин
- Діапазон робочих температур: від -10 °С до +130 °С
Розміри засувки:
- DN – 125 мм
- А – 121 мм
- В – 175 мм
- C - 98 мм
- G - 215 мм
- J - 111 мм
- F - 56 мм
- D1 – 124 мм
- Вага – 6 кг
Матеріали засувки:
№
Вузол
Матеріал
1
Корпус
Ковкий чавун EN-GJS-400-15
2
Диск
Нерж. сталь 316
3
Ущільнення
EPDM
4
Шток
Нерж. сталь 420
5
Вкладиш
PTFE
6
Штифт
Нерж. сталь 420
7
Гвинт
Нерж. сталь 201
8
Гайка
Нерж. сталь 201
9
Шайба
Нерж. сталь 201
10
Вкладиш PTFE
11
Кільцеве ущільнення O-ring
EPDM
12
Зубчастий сектор
Сталь 13
Ручка
Алюміній (DN40-150)
Ковкий чавун (DN200-300)
14
Табличка з паспортними даними Нерж. сталь 304
Міжфланцевий дисковий затвор DN 125 Tecofi тип Tecfly VPG 4449-02
Засувка Tecofi Tecfly серії VPG 4449-02 призначена для перекриття/відкриття та управління потоком рідини, що перекачується. Як робоча рідина може використовуватися: холодна вода, гаряча вода, питна води. Найчастіше Tecfly VPG застосовується у водопостачанні, водопідготовці, іригації та промисловості.
Tecfly VPG не призначена для використання з парою!
Особливості дискових затворів Tecofi VPG 4449-02:
- Діапазон розмірів від DN40 до DN300.
- Проектування згідно з NF EN 593.
- Тип з гладкими вушками.
- Ущільнення в обох напрямках циркуляції трубопроводу.
- М'який рукав, що гарантує ідеальну герметичність.
- Подовжена шийка, сумісна з притирання труб.
- Диск профільований та зменшений за товщиною.
- Зменшено маневрений крутний момент.
- Сполучний шток на диску зібраний конічним штифтом.
- Зменшення втрат напору.
- Зубчастий сектор, що забезпечує 10 положень регулювання ручки
- Верхній фланець за нормою ISO 5211.
Робочі характеристики:
- Максимальний робочий тиск: 16 бар (6 бар для стисненого повітря)
- Максимальний вакуумний тиск: -0,8 бар протягом 10 хвилин
- Діапазон робочих температур: від -10 °С до +130 °С
Розміри засувки:
- DN – 125 мм
- А – 121 мм
- В – 175 мм
- C - 98 мм
- G - 215 мм
- J - 111 мм
- F - 56 мм
- D1 – 124 мм
- Вага – 6 кг
Матеріали засувки:
№ | Вузол | Матеріал |
1 | Корпус | Ковкий чавун EN-GJS-400-15 |
2 | Диск | Нерж. сталь 316 |
3 | Ущільнення | EPDM |
4 | Шток | Нерж. сталь 420 |
5 | Вкладиш | PTFE |
6 | Штифт | Нерж. сталь 420 |
7 | Гвинт | Нерж. сталь 201 |
8 | Гайка | Нерж. сталь 201 |
9 | Шайба | Нерж. сталь 201 |
10 | Вкладиш | PTFE |
11 | Кільцеве ущільнення O-ring | EPDM |
12 | Зубчастий сектор | Сталь |
13 | Ручка | Алюміній (DN40-150) Ковкий чавун (DN200-300) |
14 | Табличка з паспортними даними | Нерж. сталь 304 |
VPG4449-02EP0125
В наявності
7 417.54 ГРН
