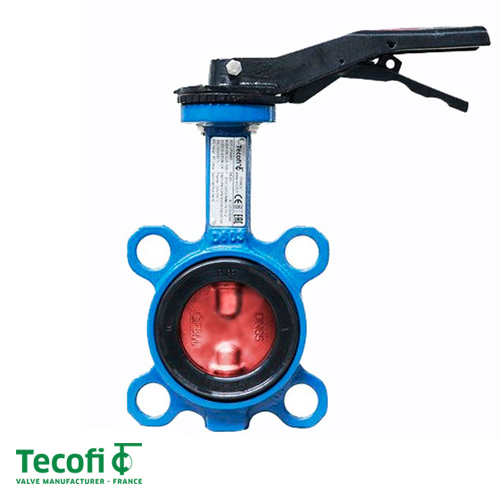

Опис продукту Засувка Батерфляй Tecofi Tecfly VPI 4448-02 DN 150 з чавунним диском
Міжфланцевий дисковий затвор DN 150 Tecofi тип Tecfly VPI 4448-02
Призначена для перекриття потоку холодної та гарячої води, повітря та інших неагресивних рідин.
Заборонено застосовувати із парою.
Особливості дискового затвора Tecofi VPI4448-02:
- Розроблено за нормою NF EN 593.
- Модель з гладкими вушами.
- Шток із двох частин покращує пропускну здатність.
- Двостороння герметичність за класом "А" згідно з ГОСТ 54808-2011.
- Диск відполірований, зменшений за товщиною і механічно оброблений по краю, що забезпечує сталість моменту, що крутить.
- Міцно посаджений шток.
- Замінюване сідлове ущільнення.
- Верхній фланець за нормою ISO 5211.
Робочі характеристики:
- Максимальний робочий тиск: 16 бар
- Діапазон робочих температур: від -15 ° С до +130 ° С
- Короткочасна макс. температура: -30°С/+150°С
Розміри засувки:
![Креслення затвора Tecofi Tecfly VPI 4448-02](https://profimann.com.ua/images/companies/1/Honeywell/montazhnye-razmery-tecofi-VPI-4448-02.jpg?1573642847335)
- ДК - 150 мм
- А – 200 мм
- В – 120 мм
- C - 52,5 мм
- D – 220 мм
- Ø E - 196 мм
- L – 55,5 мм
- Вага – 7,75 кг
Матеріали засувки:
№
Вузол
Матеріал
1
Корпус
Ковкий чавун EN-GJS-500-7
2
Диск
Ковкий чавун EN-GJS-500-7
3
Манжета
Термостійкий EPDM
4
Верхній шток
Нерж. сталь 420
5
Нижній шток
Нерж. сталь 420
6
Стопорне кільце
Нерж. сталь 201
7
Пильовик
Нітріл
8
Кільцева прокладка
Нітріл
9
Вкладиш
Нерж. сталь 201 + F4
10
Корок
Пластик
11
Стопорне кільце
Сталь 65Mn
12
Шильда
Нерж. сталь 304
13
Заклепка
Алюміній
14
Ручка
Ковкий чавун
Міжфланцевий дисковий затвор DN 150 Tecofi тип Tecfly VPI 4448-02
Призначена для перекриття потоку холодної та гарячої води, повітря та інших неагресивних рідин.
Заборонено застосовувати із парою.
Особливості дискового затвора Tecofi VPI4448-02:
- Розроблено за нормою NF EN 593.
- Модель з гладкими вушами.
- Шток із двох частин покращує пропускну здатність.
- Двостороння герметичність за класом "А" згідно з ГОСТ 54808-2011.
- Диск відполірований, зменшений за товщиною і механічно оброблений по краю, що забезпечує сталість моменту, що крутить.
- Міцно посаджений шток.
- Замінюване сідлове ущільнення.
- Верхній фланець за нормою ISO 5211.
Робочі характеристики:
- Максимальний робочий тиск: 16 бар
- Діапазон робочих температур: від -15 ° С до +130 ° С
- Короткочасна макс. температура: -30°С/+150°С
Розміри засувки:
- ДК - 150 мм
- А – 200 мм
- В – 120 мм
- C - 52,5 мм
- D – 220 мм
- Ø E - 196 мм
- L – 55,5 мм
- Вага – 7,75 кг
Матеріали засувки:
№ | Вузол | Матеріал |
1 | Корпус | Ковкий чавун EN-GJS-500-7 |
2 | Диск | Ковкий чавун EN-GJS-500-7 |
3 | Манжета | Термостійкий EPDM |
4 | Верхній шток | Нерж. сталь 420 |
5 | Нижній шток | Нерж. сталь 420 |
6 | Стопорне кільце | Нерж. сталь 201 |
7 | Пильовик | Нітріл |
8 | Кільцева прокладка | Нітріл |
9 | Вкладиш | Нерж. сталь 201 + F4 |
10 | Корок | Пластик |
11 | Стопорне кільце | Сталь 65Mn |
12 | Шильда | Нерж. сталь 304 |
13 | Заклепка | Алюміній |
14 | Ручка | Ковкий чавун |
VPI4448-02EP0150
В наявності
7 261.43 ГРН
