Опис продукту Засувка шиберна ножова Hawle 3600 ДУ 100 PN10

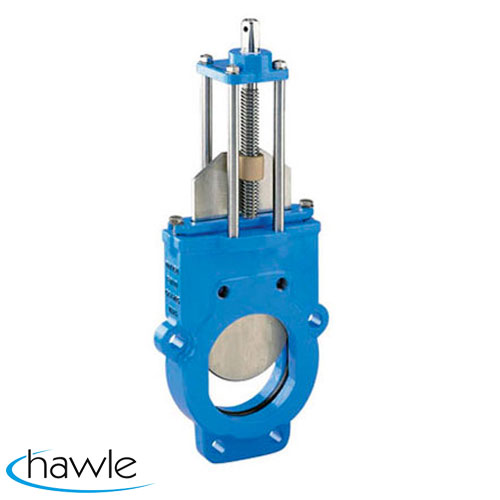

Шиберна засувка Hawle 3600 ⏩ з невисувним шпинделем PN10 DN100
Застосовується в гірничодобувній, хімічній, паперовій та харчовій промисловості, на очисних спорудах, де використовуються рідини та сипучі продукти.
особливості:
- Шиберна засувка встановлюється у середині чи кінці трубопроводу.
- Канал вільний та потік не має додаткових опорів.
- Управління здійснюється штурвалом, ключем, подовжувальним штоком або електроприводом.
- Антикорозійний захист шиберу та шпинделя засувки виконаного з високолегованої сталі.
Матеріал:
- Корпус - Чавун EN-GJL 250
- Опорний блок - Чавун EN-GJS-400-18.
- Шпиндель із нержавіючої сталі.
- Шибер - Нержавіюча сталь.
- Кришка - Чавун EN-GJL 250.
- Гайка шпинделя – Rg 7.
- Стійка - Нержавіюча сталь.
- Болти – А2.
- Гайки – А2.
Габарити
DN k
d2
H
H1 B
L
B1
a c
d1 s
Маса, кг) 100
180
19
490
385
206
52
100
16,3 30
22
8
14
Технічна документація "Засувка шиберна ножова Hawle 3600 ДУ 100 PN10"
Шиберна засувка Hawle 3600 ⏩ з невисувним шпинделем PN10 DN100
Застосовується в гірничодобувній, хімічній, паперовій та харчовій промисловості, на очисних спорудах, де використовуються рідини та сипучі продукти.
особливості:
- Шиберна засувка встановлюється у середині чи кінці трубопроводу.
- Канал вільний та потік не має додаткових опорів.
- Управління здійснюється штурвалом, ключем, подовжувальним штоком або електроприводом.
- Антикорозійний захист шиберу та шпинделя засувки виконаного з високолегованої сталі.
Матеріал:
- Корпус - Чавун EN-GJL 250
- Опорний блок - Чавун EN-GJS-400-18.
- Шпиндель із нержавіючої сталі.
- Шибер - Нержавіюча сталь.
- Кришка - Чавун EN-GJL 250.
- Гайка шпинделя – Rg 7.
- Стійка - Нержавіюча сталь.
- Болти – А2.
- Гайки – А2.
Габарити
DN | k | d2 | H | H1 | B | L | B1 | a | c | d1 | s | Маса, кг) |
100 | 180 | 19 | 490 | 385 | 206 | 52 | 100 | 16,3 | 30 | 22 | 8 | 14 |
Технічна документація "Засувка шиберна ножова Hawle 3600 ДУ 100 PN10"
5002663
В наявності
