Опис продукту Засувка шиберна ножова Hawle 3600 ДУ 150 PN10

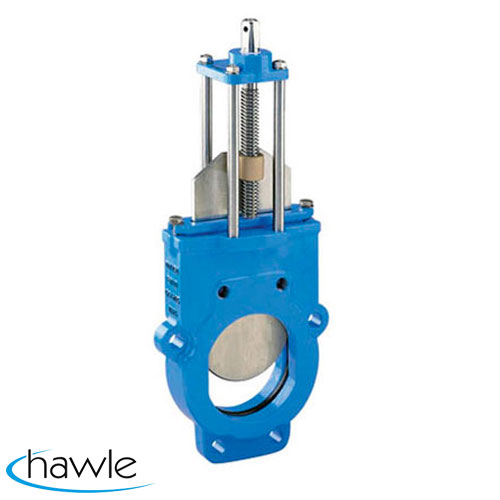

Шиберна засувка Hawle 3600 з невисувним шпинделем PN10 DN150 ⏩
Застосовується в гірничодобувній, хімічній, паперовій та харчовій промисловості, на очисних спорудах, де використовуються рідини та сипучі продукти.
особливості:
- Шиберна засувка встановлюється у середині чи кінці трубопроводу.
- Канал вільний та потік не має додаткових опорів.
- Управління здійснюється штурвалом, ключем, подовжувальним штоком або електроприводом.
- Антикорозійний захист шиберу та шпинделя засувки виконаного з високолегованої сталі.
Матеріал:
- Корпус - Чавун EN-GJL 250
- Опорний блок - Чавун EN-GJS-400-18.
- Шпиндель із нержавіючої сталі.
- Шибер - Нержавіюча сталь.
- Кришка - Чавун EN-GJL 250.
- Гайка шпинделя – Rg 7.
- Стійка - Нержавіюча сталь.
- Болти – А2.
- Гайки – А2.
Габарити
DN k
d2
H
H1 B
L
B1
a c
d1 s
Маса, кг) 150
240
23
619
483
268
56
100
19,3 38
25
8
22
Технічна документація "Засувка шиберна ножова Hawle 3600 ДУ 150 PN10"
Шиберна засувка Hawle 3600 з невисувним шпинделем PN10 DN150 ⏩
Застосовується в гірничодобувній, хімічній, паперовій та харчовій промисловості, на очисних спорудах, де використовуються рідини та сипучі продукти.
особливості:
- Шиберна засувка встановлюється у середині чи кінці трубопроводу.
- Канал вільний та потік не має додаткових опорів.
- Управління здійснюється штурвалом, ключем, подовжувальним штоком або електроприводом.
- Антикорозійний захист шиберу та шпинделя засувки виконаного з високолегованої сталі.
Матеріал:
- Корпус - Чавун EN-GJL 250
- Опорний блок - Чавун EN-GJS-400-18.
- Шпиндель із нержавіючої сталі.
- Шибер - Нержавіюча сталь.
- Кришка - Чавун EN-GJL 250.
- Гайка шпинделя – Rg 7.
- Стійка - Нержавіюча сталь.
- Болти – А2.
- Гайки – А2.
Габарити
DN | k | d2 | H | H1 | B | L | B1 | a | c | d1 | s | Маса, кг) |
150 | 240 | 23 | 619 | 483 | 268 | 56 | 100 | 19,3 | 38 | 25 | 8 | 22 |
Технічна документація "Засувка шиберна ножова Hawle 3600 ДУ 150 PN10"
5002667
В наявності
