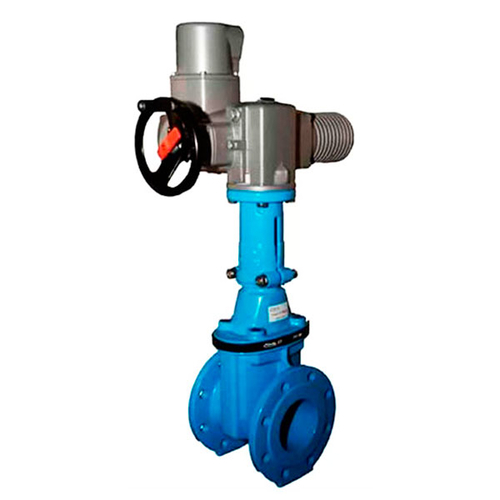

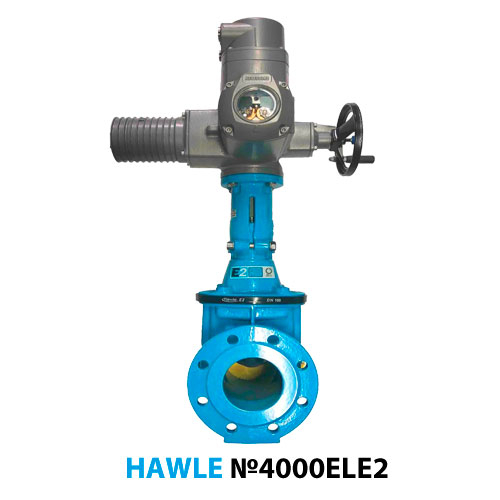

Засувка з електроприводом Hawle 4000ELE2 ДУ 100 РУ 16 / Auma SA 07.6/16 220-240 V

Клинова засувка чавунна фланцева DN 100 PN 16 Hawle 4000ELE2 з електроприводом ⏩ Auma SA 9920-07.6/16 220-240 V

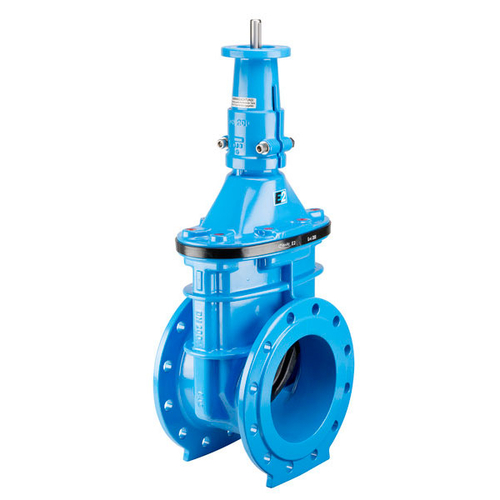

Клинова засувка Hawle 4000ELE2 виготовлена з високоміцного чавуну, має гумовий клин та шпиндель з нержавіючої сталі. Корпус засувки зсередини і зовні повністю покритий антикорозійним епоксидним порошковим покриттям товщиною не менше 250 мікрон.

Мінімальні зусилля на закриття в будь-якій ситуації забезпечуються новою конструкцією клину та ущільнень, а також спеціальними напрямними клину. Рухлива гайка клину виготовлена з латуні, стійкої до появи цинкового нальоту, забезпечує ідеальне функціонування засувок, у тому числі у випадках високих навантажень.

Засувка поставляється без штурвалу.

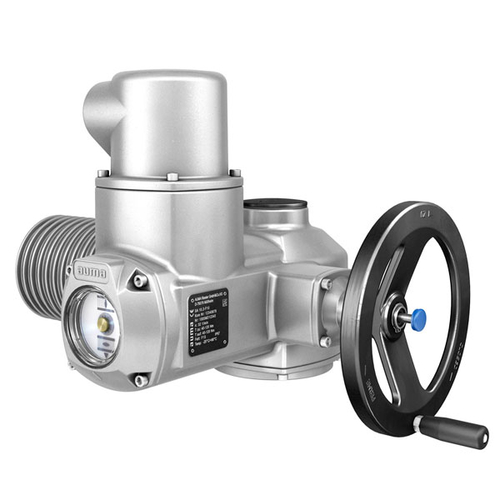

Багатооборотний привід Auma SA - електропривід загальнопромислового та вибухозахищеного виконання з двосторонньою муфтою обмеження моменту, що крутить, призначений для управління запірною промисловою трубопровідною арматурою, що встановлюється в приміщеннях, під навісом і на відкритому повітрі.

Особливості засувки Hawle 4000ELE2:

• Один шток для кількох діаметрів засувок.
• Висока надійність та великий запас міцності.
• Направляючий клин із високими ковзними властивостями.
• 100% підходить для роботи з електроприводом.

Робочі параметри:

• Максимальний робочий тиск: 16 бар
• Діапазон робочих температур: +40°С

Матеріали засувки:

• Корпус: Сфероїдальний чавун EN-GJS-400-18
• Кришка: Сфероїдальний чавун EN-GJS-400-18
• Шпиндель із нержавіючої сталі з накатаним різьбленням
• Клин: Вулканізований чавун EN-GJS-400-18
• Напрямні клина: зносостійкий пластик
• Гайка клина: латунь CuZn36Pb2As
• Втулка з О-подібними сальниками з MS 58
• О-подібні сальники з еластомеру
• Внутрішній гумовий манжет із еластомеру (придатний для питної води)
• Кільце з POM
• Гумовий пильовик з еластомеру
• Гумова прокладка з еластомеру (придатний для питної води)
• Болти кришки St 8.8 DIN 912
• Захисне кільце з PE
• Ковзна шайба: POM.

Розміри засувки:

Фланці:

• DN – 100 мм
• D – 220 мм
• b - 19 мм
• K – 180 мм
• d4 - 153 мм
• f – 3 мм

Болти:

• Кількість – 8 шт
• Різьблення - М16
• d2 - 19 м

Шпіндель:

• LK - 102 мм
• Ød - 20 мм

Засувка:

• H - 373 мм
• H1 - 483 мм
• L – 190 мм
• B - 213 мм

Вага – 28,5 кг

Особливості електроприводу Auma SA:

• У стандартній комплектації 220-240, 50 Гц.
• Однофазний.

Розміри електроприводу:

• Ручний маховик Ø - 160 мм;
• Вага – 25 кг.
