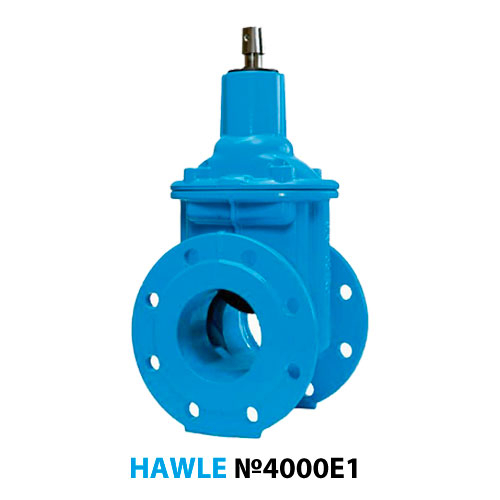

Засувка клинова Hawle 4000E1 ДУ 100 Ру16

Засувка чавунна фланцева з гумовим клином серії 4000E1 DN 100 PN 16

Призначена для закриття або відкриття потоку холодної питної води. Виготовлена з високоміцного чавуну, має гумовий клин та шпиндель з нержавіючої сталі. Корпус зсередини і зовні повністю покритий антикорозійним епоксидним порошковим покриттям товщиною не менше 250 мікрон.

Мінімальні зусилля на закриття в будь-якій ситуації забезпечуються новою конструкцією клину та ущільнень, а також спеціальними напрямними клину. Рухлива гайка клину виготовлена з латуні, стійкої до появи цинкового нальоту, забезпечує ідеальне функціонування засувок, у тому числі у випадках високих навантажень.

Засувка поставляється без штурвалу.

особливості:

• Підшипники шпинделя встановлені у корпусі через байонетний замок.
• Висока надійність та великий запас міцності.
• Направляючий клин із високими ковзними властивостями.
• Підходить для встановлення під землею.

Робочі параметри:

• Максимальний робочий тиск: 16 бар
• Діапазон робочих температур: +40°С

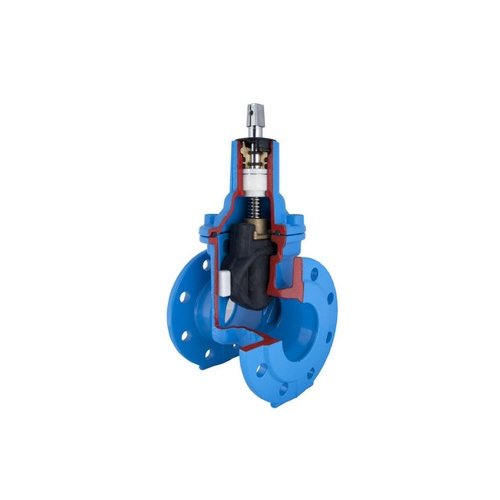

Матеріали:

1. Корпус: Сфероїдальний чавун EN-GJS-400-18
2. Кришка: Сфероїдальний чавун EN-GJS-400-18
3. Клин: Вулканізований еластомером чавун EN-GJS-400-18
4. Напрямні клина: зносостійкий пластик
5. Гайка клина: латунь CuZn40Pb2
6. Шпиндель: Нержавіюча сталь St 1.4021
7. Ущільнення: латунь/POM (Поліоксіметилен)
8. Кільцеве ущільнення: EPDM
9. Прокладка кришки: EPDM
10. Болти кришки: сталь 8.8
11. Чохол підшипника шпинделя: РЕ
12. Ковзна шайба: POM
13. Підшипник шпинделя: POM

розміри:

Фланці:

• DN – 100 мм
• D – 220 мм
• C - 18 мм
• K – 180 мм
• d4 - 153 мм
• f – 5 мм

Болти:

• Кількість – 8 шт
• Різьблення - М16
• d2 - 19 мм

Шпіндель:

• a - 19.3 мм
• c - 30 мм
• d1 - 20 мм

Корпус:

• H - 339 мм
• H1 - 449 мм
• L – 190 мм
• B - 203 мм

Вага – 18.5 кг
