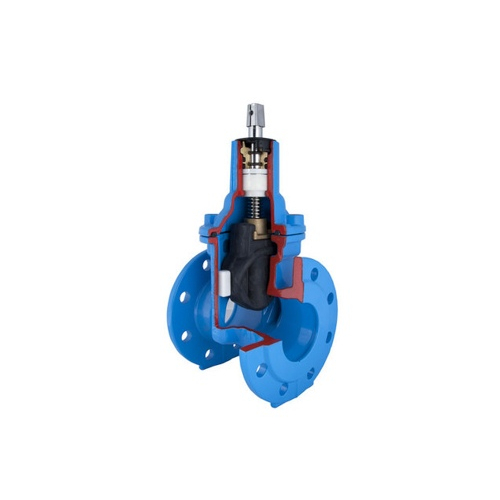

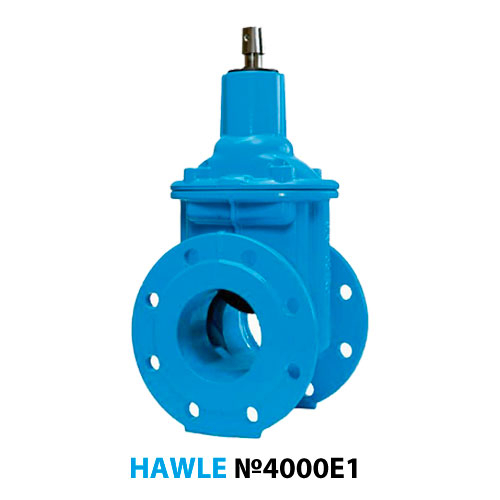

Опис продукту Засувка клинова Hawle 4000E1 ДУ 300 Ру10
Засувка чавунна фланцева з гумовим клином DN 300 Hawle серії 4000E1 PN 10
Призначена для закриття або відкриття потоку холодної питної води. Виготовлена з високоміцного чавуну, має гумовий клин та шпиндель з нержавіючої сталі. Корпус засувки зсередини і зовні повністю покритий антикорозійним епоксидним порошковим покриттям товщиною не менше 250 мікрон.
Мінімальні зусилля на закриття в будь-якій ситуації забезпечуються новою конструкцією клину та ущільнень, а також спеціальними напрямними клину. Рухлива гайка клину виготовлена з латуні, стійкої до появи цинкового нальоту, забезпечує ідеальне функціонування засувок, у тому числі у випадках високих навантажень.
Засувка поставляється без штурвалу.
Особливості засувки Hawle 4000E1:
- Підшипники шпинделя встановлені у корпусі через байонетний замок.
- Висока надійність та великий запас міцності.
- Направляючий клин із високими ковзними властивостями.
- Підходить для встановлення під землею.
Робочі параметри:
- Максимальний робочий тиск: 10 бар
- Діапазон робочих температур: +40°С
Матеріали засувки:
![Матеріали засувки Hawle 4000](https://profimann.com.ua/images/companies/1/Honeywell/hawle4001e-materialy.jpg?1574239711540)
- Корпус: Сфероїдальний чавун EN-GJS-400-18
- Кришка: Сфероїдальний чавун EN-GJS-400-18
- Клин: Вулканізований еластомером чавун EN-GJS-400-18
- Напрямні клина: зносостійкий пластик
- Гайка клина: латунь CuZn40Pb2
- Шпиндель: Нержавіюча сталь St 1.4021
- Ущільнення: латунь/POM (Поліоксіметилен)
- Кільцеве ущільнення: EPDM
- Прокладка кришки: EPDM
- Болти кришки: сталь 8.8
- Чохол підшипника шпинделя: РЕ
- Ковзна шайба: POM
- Підшипник шпинделя: POM
Розміри засувки:
![Креслення засувки Hawle 4000e1](https://profimann.com.ua/images/companies/1/Honeywell/chertezh-zadvizhki-hawle4000e1.jpg?1574241145827)
Фланці:
- DN – 300 мм
- D – 455 мм
- C - 24 мм
- K – 400 мм
- d4 - 371 мм
- f – 5.5 мм
Болти:
- Кількість – 12 шт
- Різьблення - М20
- d2 - 28 мм
Шпіндель:
- a - 27,3 мм
- c - 38 мм
- d1 - 32 мм
Засувка:
- H – 709.5 мм
- H1 - 937 мм
- L - 270 мм
- B – 506.5 мм
Вага – 106 кг
Відеоогляд роботи засувки Hawle серії E1:
Засувка чавунна фланцева з гумовим клином DN 300 Hawle серії 4000E1 PN 10
Призначена для закриття або відкриття потоку холодної питної води. Виготовлена з високоміцного чавуну, має гумовий клин та шпиндель з нержавіючої сталі. Корпус засувки зсередини і зовні повністю покритий антикорозійним епоксидним порошковим покриттям товщиною не менше 250 мікрон.
Мінімальні зусилля на закриття в будь-якій ситуації забезпечуються новою конструкцією клину та ущільнень, а також спеціальними напрямними клину. Рухлива гайка клину виготовлена з латуні, стійкої до появи цинкового нальоту, забезпечує ідеальне функціонування засувок, у тому числі у випадках високих навантажень.
Засувка поставляється без штурвалу.
Особливості засувки Hawle 4000E1:
- Підшипники шпинделя встановлені у корпусі через байонетний замок.
- Висока надійність та великий запас міцності.
- Направляючий клин із високими ковзними властивостями.
- Підходить для встановлення під землею.
Робочі параметри:
- Максимальний робочий тиск: 10 бар
- Діапазон робочих температур: +40°С
Матеріали засувки:
- Корпус: Сфероїдальний чавун EN-GJS-400-18
- Кришка: Сфероїдальний чавун EN-GJS-400-18
- Клин: Вулканізований еластомером чавун EN-GJS-400-18
- Напрямні клина: зносостійкий пластик
- Гайка клина: латунь CuZn40Pb2
- Шпиндель: Нержавіюча сталь St 1.4021
- Ущільнення: латунь/POM (Поліоксіметилен)
- Кільцеве ущільнення: EPDM
- Прокладка кришки: EPDM
- Болти кришки: сталь 8.8
- Чохол підшипника шпинделя: РЕ
- Ковзна шайба: POM
- Підшипник шпинделя: POM
Розміри засувки:
Фланці:
- DN – 300 мм
- D – 455 мм
- C - 24 мм
- K – 400 мм
- d4 - 371 мм
- f – 5.5 мм
Болти:
- Кількість – 12 шт
- Різьблення - М20
- d2 - 28 мм
Шпіндель:
- a - 27,3 мм
- c - 38 мм
- d1 - 32 мм
Засувка:
- H – 709.5 мм
- H1 - 937 мм
- L - 270 мм
- B – 506.5 мм
Вага – 106 кг
Відеоогляд роботи засувки Hawle серії E1:
