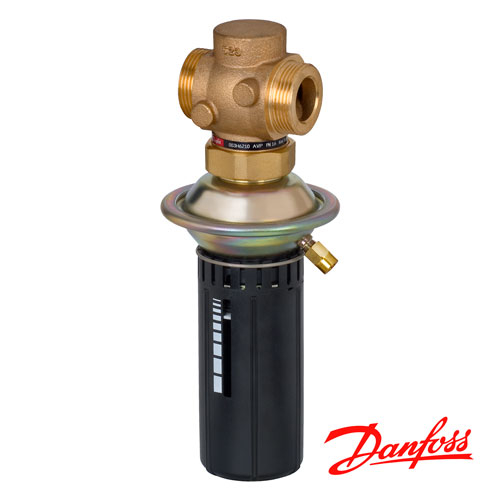

Опис продукту Danfoss AVP Регулятор перепаду тиску DN20 PN25 | kvs 6,3 | 0,3-2 бар | G 1A" (003H6328)
Автоматичний регулятор перепаду тиску Danfoss серії AVP (003H6328) на трубопровід
Автоматичний регулятор перепаду тиску прямої дії AVP призначений для систем централізованого теплопостачання.
Регулятор AVP складається з:
- з регулюючого клапана (VG2 або VGF2),
- регулюючого діафрагмового елемента з регулювальною рукояткою для налаштування перепаду тиску.
- імпульсна трубка між клапаном та приводом
Принцип роботи
При підвищенні перепаду тиску між точками відбору імпульсів вище встановленого (необхідного) значення перепаду, що регулює клапана регулятора AVP, автоматично почне закриватися до тих пір, поки різниця тисків між точками відбору імпульсів знову не дорівнюватиме встановленому (необхідному) значенню.
Основні характеристики
Функція Регулятор тиску Тип приєднання Зовнішнє різьблення Розмір приєднання 1" Регульоване середовище Підготовлена вода/водний розчин гліколю до 30% Температура мінімальна регульованого середовища 2°C Температура максимальна регульованого середовища 150°C
Конструкція клапана:
- Корпус клапана
- Вкладиш клапана
- Конус (золотник) клапана
- Шток
- Контрольний канал
- Мембрана
- Пружина налаштування
- Рукоятка налаштування
- Сполучна гайка
- Верхня частина корпусу мембранного блоку
- Нижня частина корпусу мембранного блоку
- Компресійний фітинг для імпульсної трубки
- Запобіжний клапан
- Регулюючий елемент
Розміри клапана:
DN, мм L, мм H, мм H2, мм вага, кг 20 75 233 34 3,5
Зовнішня імпульсна трубка AV код № 003H6854 (один комплект) має бути замовлена окремо!
Автоматичний регулятор перепаду тиску Danfoss серії AVP (003H6328) на трубопровід
Автоматичний регулятор перепаду тиску прямої дії AVP призначений для систем централізованого теплопостачання.
Регулятор AVP складається з:
- з регулюючого клапана (VG2 або VGF2),
- регулюючого діафрагмового елемента з регулювальною рукояткою для налаштування перепаду тиску.
- імпульсна трубка між клапаном та приводом
Принцип роботи
При підвищенні перепаду тиску між точками відбору імпульсів вище встановленого (необхідного) значення перепаду, що регулює клапана регулятора AVP, автоматично почне закриватися до тих пір, поки різниця тисків між точками відбору імпульсів знову не дорівнюватиме встановленому (необхідному) значенню.
Основні характеристики | |
Функція | Регулятор тиску |
Тип приєднання | Зовнішнє різьблення |
Розмір приєднання | 1" |
Регульоване середовище | Підготовлена вода/водний розчин гліколю до 30% |
Температура мінімальна регульованого середовища | 2°C |
Температура максимальна регульованого середовища | 150°C |
Конструкція клапана:
- Корпус клапана
- Вкладиш клапана
- Конус (золотник) клапана
- Шток
- Контрольний канал
- Мембрана
- Пружина налаштування
- Рукоятка налаштування
- Сполучна гайка
- Верхня частина корпусу мембранного блоку
- Нижня частина корпусу мембранного блоку
- Компресійний фітинг для імпульсної трубки
- Запобіжний клапан
- Регулюючий елемент
Розміри клапана:
DN, мм | L, мм | H, мм | H2, мм | вага, кг |
20 | 75 | 233 | 34 | 3,5 |
Зовнішня імпульсна трубка AV код № 003H6854 (один комплект) має бути замовлена окремо!
003H6328
В наявності
41 856.00 ГРН
