Фланцы для труб

Фланец – это деталь из литого или кованого металла, предназначенная для соединения трубы с каким-либо другим механическим устройством. Визуально конструкция фланца представляет собой плоскую деталь круглой или квадратной формы. Фланцы для трубы обладают отверстиями, предназначенными для монтажа крепежных элементов – гаек, шайб, болтов и пр.

Фланцы приварные используют при монтаже разных типов конструкций, таких как:

  • Производственные коммуникации и системы;
  • Теплотрассы;
  • Системы коммунального водоснабжения;
  • Газо- и нефтепроводы;
  • Централизованные гражданские трубопроводы.

Изделия, соответствующие государственному стандарту, демонстрируют надежность в условиях повышенного давления и температур, что открывает большие возможности по их применению в конструкциях трубопроводов разного назначения.

Технические характеристики фланцев

При выборе и покупке фланцев учитывают их следующие параметры:

  • Диапазон диаметров – фланцы обладают двумя показателями диаметра: внешним и внутренним условным (ДУ). В зависимости от нормативных требований этот параметр указывается в дюймах или миллиметрах;
  • Рабочее давление – данный показатель определяет давление, под которым рабочая среда транспортируется по трубопроводу. Чем более высокое рабочее давление, тем прочнее должен быть фланец;
  • Температура – на основе температуры предполагаемой транспортируемой среды выбирают марку и материал изготовления фланцевого соединения;
  • Среда – в зависимости от транспортируемой трубопроводом среды (агрессивной или неагрессивной), а также ее температуры, подбирается крепежный элемент, отвечающий требуемым параметрам устойчивости к негативным факторам;
  • Способы соединения – в зависимости от того, где будет применяться изделие, выбирают оптимальный тип крепления: резьбовой или сварочный. Сами фланцевые соединения вне зависимости от типа крепления, состоят из нескольких элементов: самого фланца, прокладок и различных крепежных элементов.

Разновидности фланцев

Выделяют следующие виды фланцевых соединений:

Плоские (ГОСТ 12820-80) – представляют собой плоское кольцо или диск с равномерно размещенными отверстиями для соединительных элементов. Плоские фланцы с рабочим давлением 0,1-2,5 МПа универсальны и могут использоваться практически во всех производственных и промышленных отраслях.

Воротниковые (ГОСТ 12821-80) – конструкция состоит из диска с отверстием под соединительные элементы и обладает аксиально симметричным выступом, напоминающим воротник, предназначенным для приварки встык. Воротниковые фланцы с рабочим давлением 1-20 МПа также относятся к универсальным и используются в разных сферах для соединения элементов магистрали.

Свободные (ГОСТ 12822-80) – фланцы, у которых кольцевая часть производится отдельно от цилиндрической и соединяется с ней за счет резьбы, упора или других соединительных элементов.

Глухие (ГОСТ 12836-67) – детали, которые используют для полного перекрытия потока рабочей среды в трубопроводе. Именно поэтому глухой фланец часто называют заглушкой.

Резьбовые (ГОСТ 9399-81) – отличается наличием уплотняемой поверхности с внешней стороны и резьбой на внутренней стороне для присоединения резьбовых соединений к детали. Используются для трубопроводов с высоким давлением, где недопустима сварка, а также на участках трубопровода, где может возникнуть потребность в демонтаже или для разборки узла.

Изолирующие (ГОСТ 25660-83) – используются для защиты магистрали от электрохимической коррозии. Они обеспечивают надежное соединение двух отдельных участков трубопровода и препятствуют прохождению вдоль него электрического тока, благодаря специальным изолирующим прокладкам и диэлектрическим втулкам.

Материалы для изготовления фланцев

Фланцы изготавливают из следующих видов металлов:

Серый чугун – такие фланцы производят методом литья. Они используются для соединения элементов труб разного назначения и подходят для пищевой промышленности.

Ковкий чугун – применяется для производства фланцев, предназначенных для использования в наземных трубопроводах для воды и других рабочих сред.

Сталь – для производства используются высоколегированные, среднелегированные и низколегированные марки стали. Фланцы стальные используют на проводящих и магистральных трубопроводах, на предприятиях, специализирующихся на нефти, газе, химических веществах, а также на станциях тепло и водоснабжения.

Нержавеющая сталь – нержавеющие фланцы подходят для использования в условиях высокой температуры или давления рабочей среды. Соединения из нержавеющей стали незаменимы в условиях наличия среды с высокой опасностью коррозии. Их применяют для трубопроводов в различных отраслях хозяйства и для герметичных разборных агрегатов.

Как подобрать и где приобрести?

При выборе невозможно точно знать, какой из видов крепления вы будете применять, а также параметры трубопровода. Консультанты «PROFIMANN» уже сейчас готовы оказать вам любую помощь в выборе и покупке необходимых фланцевых соединений, которые будут отвечать всем запросам и техническим характеристикам. В ассортименте интернет-магазина представлен большой выбор качественных фассоных элементов от надежных производителей. Купить фланцы в интернет-магазине «PROFIMANN» - значит обеспечить надежность, герметичность и долговечность трубопроводной системы.

Показать все Скрыть все
  • Тип фланца
  • Материал фланца
  • Присоединение
  • Номинальный диаметр DN (ДУ), мм
  • Для трубы наружным диаметром
  • Внутренний диаметр фланца
  • Количество монтажных отверстий
  • Межцентровое расстояние отверстий
  • Размер крепежных болтов/шпилек
  • Номинальное давление Pn (Ру)
  • Стандарт соединения
  • цена
    ГРН
     –
    ГРН
    • 56ГРН
    • 4299ГРН
Фланец плоский стальной ДУ 80 (89) РУ 10
312.00 ГРН
Номинальный диаметр (DN): 80
Фланец плоский стальной ДУ 300 (325) РУ 16

ГОСТ 12820-80

2 132.00 ГРН
Номинальный диаметр (DN): 300

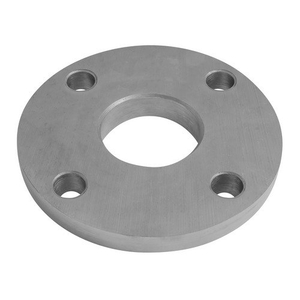

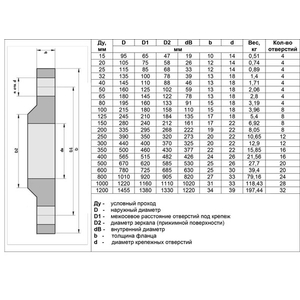

Фланец плоский стальной ДУ 50 (57) РУ 10
209.00 ГРН
Номинальный диаметр (DN): 50
Фланец нержавеющий ДУ 32 (38) РУ 10, ГОСТ 12820-80, AISI 304
295.00 ГРН
Номинальный диаметр (DN): 32
Фланец плоский стальной ДУ 25 (32) РУ 10
91.00 ГРН
Номинальный диаметр (DN): 25
Фланец плоский стальной ДУ 100 (108) РУ 16
497.00 ГРН
Номинальный диаметр (DN): 100

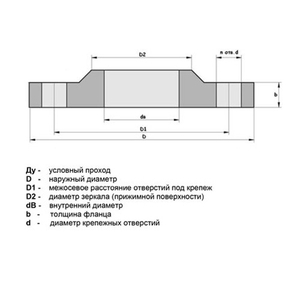

Фланец плоский стальной ДУ 250 (273) РУ 16
1 246.00 ГРН
Номинальный диаметр (DN): 250
Фланец нержавеющий ДУ 15 (18) РУ 10, ГОСТ 12820-80, AISI 304
143.00 ГРН
Номинальный диаметр (DN): 15
Фланец плоский стальной ДУ 32 (38) РУ 10
142.00 ГРН
Номинальный диаметр (DN): 32
Фланец плоский стальной ДУ 80 (89) РУ 16
363.00 ГРН
Номинальный диаметр (DN): 80

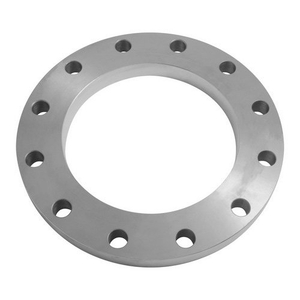

Фланец плоский стальной ДУ 200 (219) РУ 16
1 047.00 ГРН
Номинальный диаметр (DN): 200
Фланец нержавеющий ДУ 25 (28) РУ 10, DIN 2576, AISI 304
295.00 ГРН
Номинальный диаметр (DN): 25

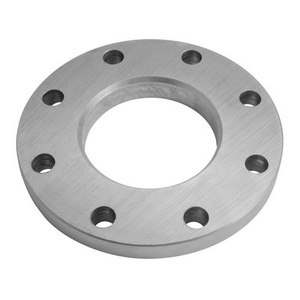

Фланец плоский стальной ДУ 150 (159) РУ 16
837.00 ГРН
Номинальный диаметр (DN): 150
Фланец нержавеющий ДУ 40 (40) РУ 10, DIN 2576, AISI 304
385.00 ГРН
Номинальный диаметр (DN): 40
Фланец плоский стальной ДУ 40 (45) РУ 10
174.00 ГРН
Номинальный диаметр (DN): 40
Заглушка фланцевая нержавеющая ДУ 40 РУ 10, DIN 2526, AISI 304
482.00 ГРН
Номинальный диаметр (DN): 40
Фланец плоский стальной ДУ 300 (325) РУ 10
1 249.00 ГРН
Номинальный диаметр (DN): 300
Фланец плоский стальной ДУ 15 (18) РУ 10
56.00 ГРН
Номинальный диаметр (DN): 15
Фланец нержавеющий ДУ 50 (57) РУ 10, ГОСТ 12820-80, AISI 304
370.00 ГРН
Номинальный диаметр (DN): 50
Фланец плоский стальной ДУ 125 (133) РУ 16
608.00 ГРН
Номинальный диаметр (DN): 125
