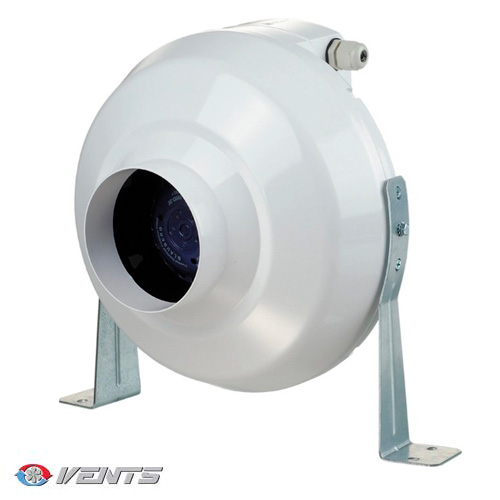

Канальний вентилятор Вентс ВКС 315 (0000219120)

Вентс ВК - відцентровий канальний вентилятор продуктивністю до 1700 м3/ч. Використовується у припливно-витяжних системах вентиляції торгових, офісних та інших приміщень. Випускається у типорозмірах 100, 125, 150, 160, 200, 250, 315 мм.

Завдяки корпусу із високоякісної пластмаси, яка, на відміну від металу, не піддається корозії, дана модель є найкращим варіантом для встановлення у витяжних системах вентиляції приміщень із підвищеною вологістю: санвузлів, кухонь тощо.

Конструкційні особливості

Корпус вентилятора виготовлений з високоякісної високоміцної АВС-пластмаси. У комплект входить герметична монтажна коробка. Для зручного підключення та використання вентилятор може бути обладнаний шнуром живлення з електричним роз'ємом IEC C14 (ВК...Р).

Однофазний двигун із зовнішнім ротором обладнаний відцентровим робочим колесом із назад загнутими лопатками. Двигун має вбудований тепловий захист із автоматичним перезапуском. Для деяких типорозмірів доступний двигун із потужнішими характеристиками (ВКС). Двигун обладнаний шарикопідшипниками для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи та низького рівня шуму під час процесу збору кожна турбіна проходить динамічне балансування.

Клас захисту двигуна – IP44.

Серія «Дуо» включає двошвидкісний асинхронний двигун з двоступінчастим регулюванням швидкості, зовнішнім ротором та динамічно збалансованими відцентровими крильчатками із загнутими вперед лопатками.

Управління

Регулювання може бути як плавним, так і ступінчастим і здійснюється за допомогою тиристорного або автотрансформаторного регулятора. До одного регулювального пристрою можуть підключатися відразу по кілька вентиляторів за умови, що загальна потужність та робочий струм не перевищуватимуть номінальних параметрів регулятора.

Доступні модифікації

• Дуо: двошвидкісний двигун.
• Б: двигун зниженої потужності.
• У: регулятор швидкості з електронним термостатом та вбудованим у канал датчиком температури, обладнаний шнуром живлення з електричним роз'ємом. Алгоритм роботи за температурою.
• Ун: регулятор швидкості з електронним термостатом та зовнішнім датчиком температури, закріпленим на кабелі довжиною 4 м, обладнаний шнуром живлення з електричним роз'ємом. Алгоритм роботи за температурою.
• У1: регулятор швидкості з електронним термостатом та вбудованим у канал датчиком температури, обладнаний шнуром живлення з електричним роз'ємом. Алгоритм роботи по таймеру.
• У1н: регулятор швидкості з електронним термостатом та зовнішнім датчиком температури, закріпленим на кабелі довжиною 4 м, обладнаний шнуром живлення з електричним роз'ємом. Алгоритм роботи по таймеру.
• У2н: регулятор швидкості з електронним термостатом та датчиком температури, закріпленим на кабелі довжиною 4 м. Алгоритм вмикання-вимикання за температурою.
• В: перемикач швидкостей (для Дуо).
• Р1: кабель живлення з мережевою вилкою.
• П: вбудований плавний регулятор швидкості.

Монтаж

Вентилятор призначений для канального монтажу у повітропроводі відповідного діаметра у будь-якій точці вентиляційної системи та під будь-яким кутом. Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів (входять у комплект поставки) або додаткової підставки ПВК (замовляється окремо).

Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.
