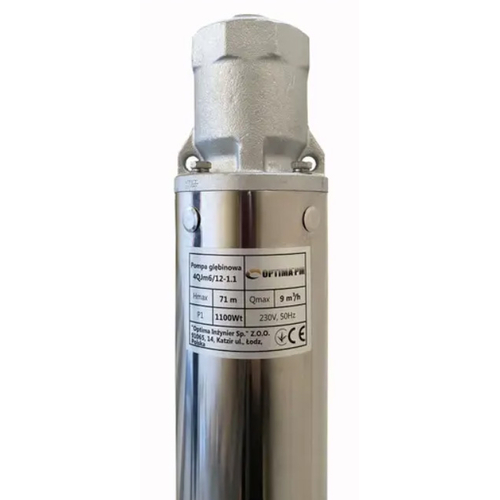

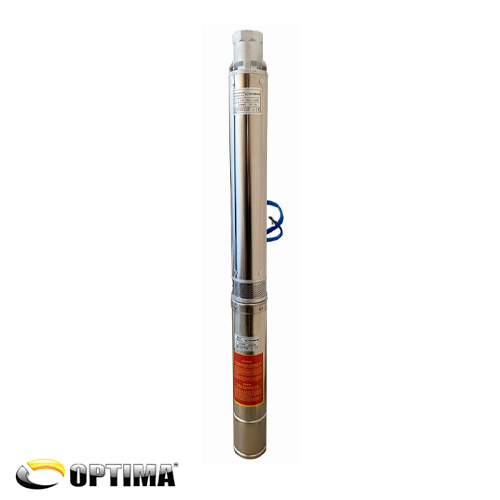

Свердловинний насос OPTIMA PM 4QJm6/12, 1.1 кВт, 78 м, кабель 1.5 м (000017631)

Свердловинні насоси OPTIMA PM 4QJM діаметром 4" з підвищеною стійкістю до піску

Галузь застосування

Глибинні насоси Optima PM 4QJM призначені для подачі води зі свердловин діаметром 4" (100 мм) та відкритих водойм з глибиною більше 9 м, коли використання поверхневого насоса неможливе або недоцільне.

Принцип роботи:

Свердловинні насоси складаються з двох частин: двигун у нижній частині та насос у верхній частині, жорстко з'єднаних між собою муфтою і мають забір води в середній частині корпусу.

Насоси для свердловин OPTIMA PM 4QJM належать до відцентрових насосів і мають багатоступінчасту конструкцію та "плаваючі" робочі колеса, завдяки яким реалізується підвищена стійкість до піску (до 2000 г/м ³ ).

Забруднення робочих коліс зазвичай виникає під час зупинки насоса. Коли насос запускається, осад дуже руйнівно впливає на поверхні робочих коліс і дифузорів. Робочі колеса у разі закріплені не жорстко, а мають незвичайний люфт вздовж валу. При включенні насоса обертанням робочого колеса потік води нагнітається між робочим колесом та дифузором. Створюваний тиск піднімає робоче колесо. При цьому осад піску виноситься потоком, частина якого проходить нижче за робоче колесо, не руйнуючи його. Глибинні відцентрові насоси вирізняються високим рівнем ККД, який може досягати 70%.

Конструктивні особливості:

Глибинні насоси Optima PM оснащуються асинхронними однофазними двигунами з короткозамкненим ротором та "плаваючим" робочим колесом для реалізації підвищеної стійкості до піску.

Тепловий захист та конденсатор вбудовані у корпус насоса.

Двигун заповнений спеціальним мінеральним мастилом для ефективного охолодження (тепловіддачі в навколишнє середовище), а також для змащення та охолодження підшипників та механічного ущільнення.

Мастило сертифіковане для контакту з харчовими продуктами. У разі витоку запах та колір води не змінюються, небезпеки забруднення немає. Вал і корпус двигуна виготовлені з нержавіючої сталі AISI 304.

У нижній частині підшипник радіально-опорний, що витримує осьові навантаження, у верхній частині двигуна – радіальний.

Вихідний фланець, опора насосної частини (конектор) та змащувальна камера виконані з чавуну, покритого за технологією Дакромет. Це забезпечує високу надійність та корозійну стійкість даних елементів вибору.

У серії OPTIMA PM випускаються насоси з різною довжиною кабелю – як коротким кабелем, довжиною 1,5 м, так і більшою довжиною відповідно до необхідних експлуатаційних параметрів (15м, 40м, 55м, 70м).

Технічні характеристики:

• Електроживлення: 230 В~
• Максимальна глибина занурення: 60 м
• Максимальна температура води: 35 ° С
• Максимальний вміст піску: 2000 г/м³
• Потужність насоса: 1100 Вт
• Максимальний тиск: 78 м
• Максимальна продуктивність: 9,0 м³/год
• Діаметр підключення: 2″

Гідравлічні характеристики:

Матеріали:

• Вал: нержавіюча сталь
• Корпус двигуна: нержавіюча сталь
• Вихідний фланець: чавун
• Опора насосної частини (конектор): чавун
• Мастильна камера: чавун

Комплектація:

• Кабель: 1,5 метрів
