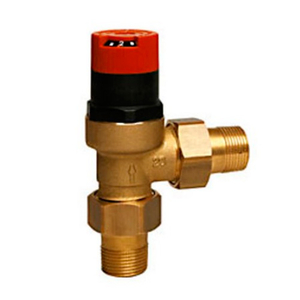

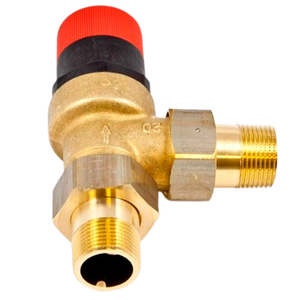

Перепускний клапан опалення

Це пристрій, завдання якого - забезпечити стабільний тиск на ділянці трубопроводу "до себе", тобто. перед клапаном. Здійснюється таке регулювання за допомогою "перепуску", або "переливу" надлишкової рідини у відвідну гілка трубопроводу. Звідси й назва. Працює перепускний клапан з різними середовищами, тому зустрічаються як клапан перепуску для води, так і для газу. Встановлюють перепускний клапан, як правило, між основним опалювальним контуром і обвідною лінією трубопроводу (байпасом), тому ще одна назва цього пристрою - байпасний клапан.

Сфера застосування перепускного клапана

По суті завдання перепускного клапана - підтримання постійного перепаду тиску.

У системах опалення перепускний клапан встановлюють:

• На розгалуженні трубопроводів перед радіаторами - для згладжування перепаду тиску між трубопроводами, що подає та відводять, при спрацюванні термостатичного клапана;
• Перед системою трубопроводу теплої водяної підлоги - також для зниження тиску в трубопроводі, що подає, при зменшенні витрати теплоносія в петлях теплої підлоги (при спрацьовуванні термостатичного клапана на зниження температури);
• Під час руху рідини після будь-якого циркуляційного насоса - щоб уникнути роботи насоса “на закриту засувку”. При цьому, якщо витрата у великому контурі мала або близька до нуля, перепускний клапан скидає рідину, що перекачується насосом, у малий (байпасний) контур;
• На байпасній гілці між трубопроводами, що подають і зворотним трубопроводами котла - для згладжування перепаду тиску між ними у випадку, якщо термостатичні клапани на теплообмінниках (радіаторах та ін.) перекриті. Завдання перепускного клапана в цьому випадку - скидання гарячого теплоносія з трубопроводу, що подає, в зворотний (назад до котла). Така схема дозволяє не лише уникнути великого перепаду тиску в системі, але й захистити котел від утворення в ньому конденсату, а також збільшує енергоефективність котла та знижує витрати на опалення.

Переваги та недоліки перепускного клапана

Головними перевагами пристрою є:

1. Простота конструкції, а значить, надійність;
2. Невисока ціна;
3. Невеликі розміри;
4. Автономність (не вимагає додаткових джерел живлення);
5. Легке налаштування та регулювання - здійснюється простим поворотом ручки налаштування до потрібної позначки.

До недоліків можна віднести:

1. Невисока точність - залежить не тільки від перепаду тиску, а й від температури теплоносія;
2. Відносна інертність - при заданому значенні тиску клапан лише починає відкриватися, скидання при цьому відбувається повільно). Швидке скидання можливе лише за великого фактичного перепаду тисків (у півтора-два рази перевищує заданий).
