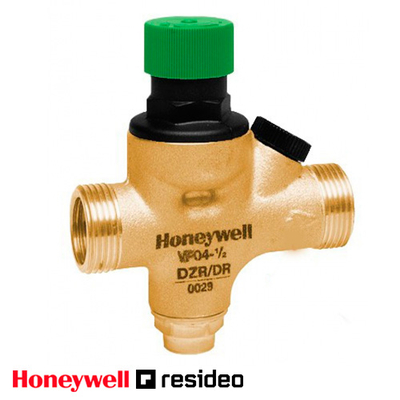

Підживлювальний клапан Honeywell VF04-1/2E

Підживлювальні клапани Honeywell VF04

Клапани живлення VF04 надають простий і безпечний спосіб наповнення або підживлення закритих систем опалення.

У даному клапані поєднані відразу клапан зниження тиску, зворотний клапан та запірний пристрій.

Окреме з'єднання дозволяє підключати манометр (див. "Приладдя") для перевірки тиску в системі після наповнення.

Особливості підживлювальних клапанів Honeywell VF04

• Корпус із внутрішнім та зовнішнім різьбовими з'єднаннями;

• Тиск на виході налаштовується за допомогою зеленої регулювальної ручки;

• Зелена регулювальна ручка також може використовуватися як запірний пристрій;

• Простота конструкції;

• Настроювальна пружина не стикається з водою;

• Зворотний клапан схвалений стандартами DIN/DVGW

• Завдяки збалансованому сідлу клапана зниження тиску коливання вхідного тиску не впливають на вихідний тиск;

• Вбудований запірний пристрій;

• Доступні з різними з'єднаннями.

Конструкція підживлювальних клапанів Honeywell VF04

Живильний клапан складається з:

• Корпуси з G 1/4” з'єднанням для манометра;

• Ковпачок пружини з налаштовуваною відстанню;

• Зелена регулювальна ручка;

• Клапан зниження тиску;

• Вставлення перепускного клапана;

• Запірна вставка.

Матеріали підживлювальних клапанів Honeywell VF04

• Латунний корпус, стійкий до дезінфекції.

• Кришка пружини із високоякісного синтетичного матеріалу.

• Настроювальна пружина з пружинної сталі.

• Вставлення перепускного клапана із високоякісного синтетичного матеріалу.

• Мембрана з посиленого волокном бутадієн-нітрильного каучуку.

• Ущільнення з бутадієн-нітрильного каучуку.

Область застосування підживлювальних клапанів Honeywell VF04

Закриті системи опалення, що відповідають стандарту DIN 4751

Принцип дії підживлювальних клапанів Honeywell VF04

Різниця тисків клапана зниження тиску забезпечується за принципом врівноваження зусиль. Зусилля від мембрани спрямоване проти зусилля пружини регулювальної ручки. Вхідний тиск не впливає на відкриття, ні на закриття клапана. Таким чином, коливання тиску на вході не впливають на тиск на виході, що забезпечує компенсацію вхідного тиску. Вбудований зворотний клапан захищає постачання питної води, пропускаючи воду лише в одному напрямку. При нормальному напрямку потоку на запірний диск впливають відразу протилежно спрямовані зусилля потоку та зворотної пружини та клапан відкривається за допомогою перепаду тиску.

Технічний опис "Підживлювальний клапан Honeywell VF04-1/2E"
