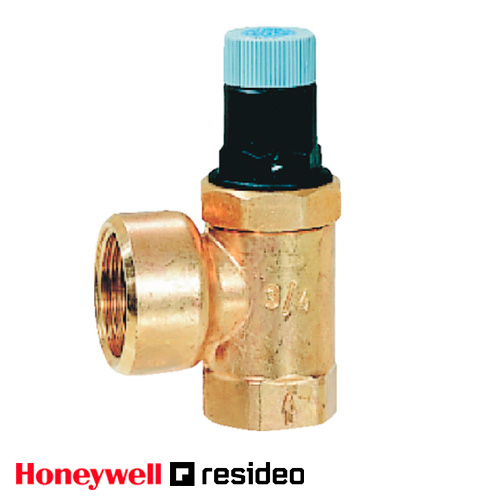

Мембранний запобіжний клапан Honeywell SM152-3/4AB

Мембранні запобіжні клапани Honeywell SM152

Запобіжний клапан SM152 застосовується для захисту герметичних водонагрівачів під тиском, відповідно до вимог DIN 4753, Частина 1 і DIN 1988.

Відповідно до вказаних вимог налаштування запобіжного клапана встановлюється виробником на необхідне фіксоване значення та закривається від несанкціонованого доступу захисною кришкою, на якій вказується налаштування та знак проходження перевірки якості. Наступна зміна настройки не допускається і неможлива без руйнування захисної кришки.

Особливості мембранних запобіжних клапанів Honeywell SM152

• Вставка клапана протестована TRD 721

• Просте продування

• Змінна вставка значно спрощує технічне

обслуговування

• Відповідає вимогам KTW для питної води

• Настроювальна пружина не входить у контакт з водою

• Сертифіковано відповідно до Директиви 97/23/ЄС для обладнання, що працює під тиском.

• Сертифікат № РЄ 0035

• Стандартне підключення випускного трубопроводу

Конструкція мембранних запобіжних клапанів Honeywell SM152

Запобіжний клапан складається з:

• Кутовий корпус

• Сертифікована змінна вставка клапана, що містить у собі різьбову секцію під восьмигранник, пружинний стакан, захисну кришку із зазначенням налаштування та номера сертифіката, ручку продування, диск ущільнювача, діафрагму та пружину налаштування

Матеріали мембранних запобіжних клапанів Honeywell SM152

• Корпус із латуні

• Різьбова секція з високоякісного синтетичного матеріалу (для налаштування 6 бар) або з латуні (для налаштувань вище 6 бар)

• Пружинна склянка із високоякісного синтетичного матеріалу

• Захисна кришка із високоякісного синтетичного матеріалу

• Ручка продування з високоякісного синтетичного матеріалу

• Колба фільтра із прозорого пластику або латуні

• Ущільнювальний диск із еластомеру, стійкого до високої температури води

• Діафрагма з еластомеру, стійкого до високої температури води

• Пружина налаштування з пружинної сталі

Діапазон застосування мембранних запобіжних клапанів Honeywell SM152

Застосовується для герметичних водонагрівачів відповідно до DIN 4753 Частина 1 та DIN 1988

Протестований згідно TRD 721 для діапазону тисків від 1.0 до 10 бар
