Коллектори теплої підлоги

Теплі водяні підлоги - один з найсучасніших видів опалення. Вони здатні подарувати такий рівень комфорту, про який колись не можна було й мріяти. "Серцем" для систем опалення з теплою підлогою є розподільчий колектор. Про те, що це таке, якими вони бувають і як зробити правильний вибір, ми розповімо далі.

Визначення

Теплі підлоги є системою гнучких труб, укладеною під покриттям для підлоги. По трубах циркулює теплоносій. Через один кінець теплоносій надходить у контур, через другий – повертається до розподільника. Тепло від труб піднімається вгору, прогріває підлогу та повітря у приміщенні.

Колектори для теплої підлоги - це пристрій, який регулює рух теплоносія всередині контуру опалення.

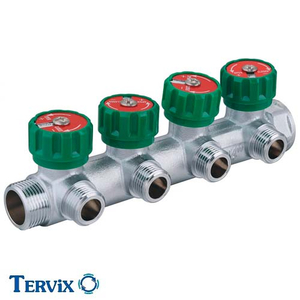

Основною частиною будь-якого розподільчого колектора опалення є гребінка. Вона складається з двох частин – двох труб, з'єднаних з подачею та оберненням котла. Кожну вмонтовано від 1 до 10 (12) відводів для приєднання труб. Скільки контурів, стільки і пар відводів має бути в гребінці теплої підлоги.

Розрахувати кількість контурів колекторів водяної теплої підлоги можна так:

На 1 м2 площі необхідно щонайменше 6 м труб.

Довжина однієї труби в межах контуру не може перевищувати 70 м-коду.

Таким чином, мінімальна кількість контурів складе:

N=6S/70,

де N - число контурів;

S - Площа приміщення (в м2).

Фахівці рекомендують вибирати колектор для теплої підлоги з запасом виходів - у розрахунку на збільшення опалювальної площі, підключення нових контурів. Запасні патрубки можна до певного часу заглушити.

Основні елементи конструкції

Гребінка теплої підлоги - основа конструкції. Крім неї, обов'язковими елементами є:

• Кульові крани на подачі та звороті;
• Ущільнювачі та фітинги;
• Повітрявідвідник;
• Зливний кран.

У регульованих колекторах можуть бути також:

• Вентили на кожному контурі;
• Витратоміри або ротаметри;
• Підживлювальний клапан (двоходовий – для приміщень менше 200 м2 або триходовий – для великих площ);
• Термоголовки, занурювальні датчики та інша автоматика;
• Циркуляційний насос.

Також важливим додатковим елементом колектора є насосно-змішувальний вузол.

Спосіб регулювання температури

Нерегульований розподільник.

На кожному контурі підлог встановлений тільки запірний кран. Працює за принципом «усі чи нічого». Зазвичай оснащується циркуляційним насосом для рівномірного заповнення труб теплоносієм.

З плавним ручним регулюванням.

Обладнаний вентилями на кожній петлі, що дозволяє вручну виставляти необхідну потужність потоку теплоносія.

Автоматичний регульований розподільник для теплої підлоги.

Обладнаний витратомірами та сервоприводами на кожному контурі. Циркуляційний насос є обов'язковим елементом. Регулювання здійснюється відповідно до даних кімнатного повітряного термостата, датчика температури теплоносія або комбінованих схем; часто - за допомогою електронного контролера. Регульовані колектори дозволяють встановити різну температуру не тільки в окремих приміщеннях, але навіть у різних зонах однієї кімнати.
