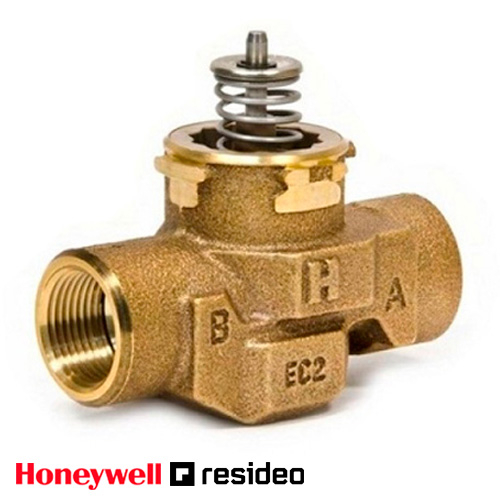

Зонний двоходовий клапан Resideo VCZAF1000 DN15 1/2" (Honeywell VCZAF1000/U)

Двоходовий зонний клапан Honeywell серії VC

Збалансовані двопозиційні клапани Honeywell серії VC використовуються для регулювання потоків гарячої та холодної води у побутових та невеликих комерційних системах опалення чи охолодження. Вони складаються з приводу, клапана та вузла картриджа.

Залежно від обраної моделі, управління клапанами може здійснюватися низьковольтним або мережевим контролером SPST (одноплоюсним на один напрямок) або SPDT (однополюсним на два напрямки), наприклад, кімнатним термостатом, аквастатом або реле витрати.

Конструктивною перевагою водяних клапанів серії VC є синусоїдальний хід приводу клапана, і тому вони працюють безшумно і гасять гідравлічний удар. Завдяки вбудованій логічній схемі привід споживає енергію тільки при переведенні клапана в положення, що задається.

Головку приводу можна знімати, не порушуючи цілісність системи водопостачання. Всі типи приводів взаємозамінні на будь-яких корпусах клапанів, забезпечуючи максимальну гнучкість при складанні та обслуговуванні котлових технологічних ліній.

Конструкція поршня клапана забезпечує замикання порту незалежно від перепаду тиску клапана.

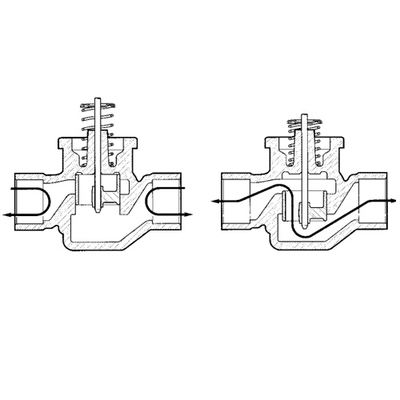

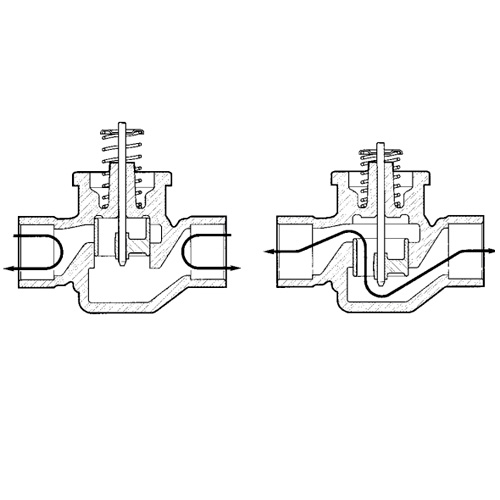

Принцип роботи зонних клапанів Honeywell серії VC:

Потік може йти в обох напрямках і тому кожен порт (A або B) може працювати як на впуск, так і випуск.

Коли шток клапана опускається, порт А (B) відкривається і потік через порожнину штока йде на порт B (A).

Коли шток клапана піднімається, порт А (B) герметично закривається, забезпечуючи перекриття потоку між портами AB.

З приводом SPDT (3-провідним), рис.1

При запиті на тепло контакти контролера NO замикаються, клапан відкривається. Коли клапан повністю відкритий, кулачок замикає перемикач SW1 та розмикає перемикач SW2. Коли потреба у теплі задоволена, контакти контролера NC замикаються, подаючи живлення на клапан через SW1 та закриваючи клапан. Коли клапан повністю закритий, кулачок замикає SW2 та відкриває SW1. Клапан готовий до наступного запиту на тепло.

З приводом SPST (2-провідним та загальним), рис.2

При запиті на тепло контакти контролера замикаються, RLY1 підключається, замикаючи контакти NO у перемикачі SW3, змушуючи клапан відкритися. Коли клапан досягає повністю відкритого положення, кулачок замикає перемикач SW1 та розмикає перемикач SW2. Коли потреба у теплі задоволена, контакти контролера розмикаються, RLY1 знеструмлюється, а двигун клапана приводиться в дію через SW1 та нормально замкнуті контакти SW3. Коли клапан досягає повністю закритого положення, кулачок закриває SW2 та відкриває SW1. Клапан готовий до наступного запиту на тепло.

Для обох типів приводів відключення живлення залишить клапан у тому положенні, в якому він перебував до переривання. Коли живлення відновлюється, клапан відреагує на запит контролера.

Особливості:

• Міцна конструкція
• Керується низьковольтним або мережевим контролером SPST або SPDT
• Мінімальне споживання енергії приводом
• Перепад тиску до 4 бар
• Подвійна ізоляція приводу
• Швидкороз'ємні електричні з'єднання
• Швидка та легка заміна рухомих частин
• При установці головки приводу не потрібно дренажувати систему
• Висока пропускна спроможність

Конструкція

Зонні клапани серії VC складаються з:

• Корпуси клапана з різними сполучними кінцями
• Штока та картриджа в зборі
• Трубна арматура (більшість моделей)

Матеріали

• Корпус клапана – латунь
• Шток - з нержавіючої сталі
• Картридж - з Ryton™ та Noryl™
• Кільцеві ущільнення - EPDM
• Кришка приводу - з Noryl™
• Основа приводу - з Ryton™
