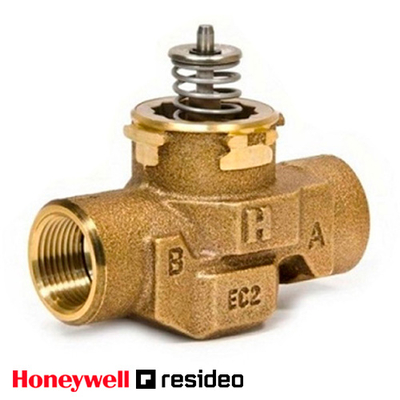

Зонний двоходовий клапан Resideo VCZAJ1000 DN20 3/4" (Honeywell VCZAJ1000/U)
VCZAJ1000/U
В наявності


Наша компанія є офіційним представником та імпортером обладнання Resideo (Honeywell) в Україні.

Для будівельних та монтажних компаній спеціальні умови! Будемо раді співпраці!

Купуйте офіційний продукт!


Рекомендована ціна: 3355.11
2 851.64 ГРН
Ви економите: 503.47 ГРН (15%)
Кількість товару:
+
До порівняння
Способи оплати
Безготівковий розрахунок з ПДВ
Гарантії
Офіційна гарантія від виробника
14 Обмін, повернення протягом 14 днів
Методи доставки
Кур'єром по Києву
По Україні транспортними компаніями}
Самовивіз товару з офісу

Опис продукту Зонний двоходовий клапан Resideo VCZAJ1000 DN20 3/4" (Honeywell VCZAJ1000/U)

Двоходовий зонний клапан Honeywell серії VC

Збалансовані двопозиційні клапани Honeywell серії VC використовуються для регулювання потоків гарячої та холодної води у побутових та невеликих комерційних системах опалення чи охолодження. Вони складаються з приводу, клапана та вузла картриджа.

Залежно від обраної моделі, управління клапанами може здійснюватися низьковольтним або мережевим контролером SPST (одноплоюсним на один напрямок) або SPDT (однополюсним на два напрямки), наприклад, кімнатним термостатом, аквастатом або реле витрати.

Конструктивною перевагою водяних клапанів серії VC є синусоїдальний хід приводу клапана, і тому вони працюють безшумно і гасять гідравлічний удар. Завдяки вбудованій логічній схемі привід споживає енергію тільки при переведенні клапана в положення, що задається.

Головку приводу можна знімати, не порушуючи цілісність системи водопостачання. Всі типи приводів взаємозамінні на будь-яких корпусах клапанів, забезпечуючи максимальну гнучкість при складанні та обслуговуванні котлових технологічних ліній.

Конструкція поршня клапана забезпечує замикання порту незалежно від перепаду тиску клапана.

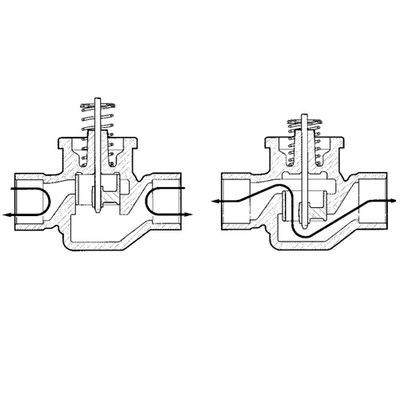

Принцип роботи зонних клапанів Honeywell серії VC:

Потік може йти в обох напрямках і тому кожен порт (A або B) може працювати як на впуск, так і випуск.

Коли шток клапана опускається, порт А (B) відкривається і потік через порожнину штока йде на порт B (A).

Коли шток клапана піднімається, порт А (B) герметично закривається, забезпечуючи перекриття потоку між портами AB.

З приводом SPDT (3-провідним), рис.1

При запиті на тепло контакти контролера NO замикаються, клапан відкривається. Коли клапан повністю відкритий, кулачок замикає перемикач SW1 та розмикає перемикач SW2. Коли потреба у теплі задоволена, контакти контролера NC замикаються, подаючи живлення на клапан через SW1 та закриваючи клапан. Коли клапан повністю закритий, кулачок замикає SW2 та відкриває SW1. Клапан готовий до наступного запиту на тепло.

З приводом SPST (2-провідним та загальним), рис.2

При запиті на тепло контакти контролера замикаються, RLY1 підключається, замикаючи контакти NO у перемикачі SW3, змушуючи клапан відкритися. Коли клапан досягає повністю відкритого положення, кулачок замикає перемикач SW1 та розмикає перемикач SW2. Коли потреба у теплі задоволена, контакти контролера розмикаються, RLY1 знеструмлюється, а двигун клапана приводиться в дію через SW1 та нормально замкнуті контакти SW3. Коли клапан досягає повністю закритого положення, кулачок закриває SW2 та відкриває SW1. Клапан готовий до наступного запиту на тепло.

Для обох типів приводів відключення живлення залишить клапан у тому положенні, в якому він перебував до переривання. Коли живлення відновлюється, клапан відреагує на запит контролера.

Особливості:

  • Міцна конструкція
  • Керується низьковольтним або мережевим контролером SPST або SPDT
  • Мінімальне споживання енергії приводом
  • Перепад тиску до 4 бар
  • Подвійна ізоляція приводу
  • Швидкороз'ємні електричні з'єднання
  • Швидка та легка заміна рухомих частин
  • При установці головки приводу не потрібно дренажувати систему
  • Висока пропускна спроможність

Конструкція

Зонні клапани серії VC складаються з:

  • Корпуси клапана з різними сполучними кінцями
  • Штока та картриджа в зборі
  • Трубна арматура (більшість моделей)

Матеріали

  • Корпус клапана – латунь
  • Шток - з нержавіючої сталі
  • Картридж - з Ryton™ та Noryl™
  • Кільцеві ущільнення - EPDM
  • Кришка приводу - з Noryl™
  • Основа приводу - з Ryton™

Технічна документація Зонний двоходовий клапан Resideo VCZAJ1000 DN20 3/4" (Honeywell VCZAJ1000/U)

Схеми та креслення Зонний двоходовий клапан Resideo VCZAJ1000 DN20 3/4" (Honeywell VCZAJ1000/U)

Характеристики товара: Зонний двоходовий клапан Resideo VCZAJ1000 DN20 3/4" (Honeywell VCZAJ1000/U)

Бренд
Honeywell
Країна реєстрації бренду
  • США
Країна-виробник
  • Німеччина
Серія
  • Honeywell VC
Тип клапана
  • зональний
Тип продукції
  • 2-х ходовий клапан
Приєднання
  • муфтове (різьбове)
Різьблення
  • внутрішнє (ВР)
Номінальний діаметр (DN)
  • 20
Розмір різьблення (дюйм)
  • 3/4"
Спосіб керування/регулювання пристрою
  • електропривід
Принцип роботи
  • двопозиційний (відкрито-закрито)
Гарантія
  • 2 роки

Робочі умови

Макс. робочий тиск. PN (РУ)
  • 20 бар
Робоче середовище
  • вода
  • стиснуте повітря
Мінімальна температура застосування
  • 1°C
Макс. робоча температура
  • +95°С
Значення Kvs, м3 / год
  • 6,8

Матеріали

Матеріал корпусу
  • латунь
Ущільнення
  • EPDM

Фізичні характеристики: розмір, об'єм, вага

Монтажна довжина, мм
  • 94
