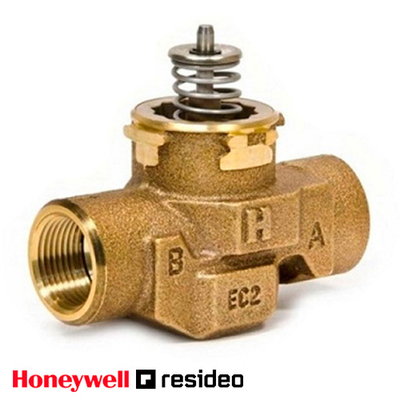

Зонний двоходовий клапан Honeywell VCZAP1000 DN25

Двоходовий зонний клапан Honeywell серії VC

Збалансовані двопозиційні водяні клапани Honeywell серії VC використовуються для регулювання потоків гарячої та холодної води у побутових та невеликих комерційних системах опалення чи охолодження. Вони складаються з приводу, клапана та вузла картриджа.

Клапани можна встановлювати на трубопроводах як для поділу, так і для змішування потоків у побутових системах центрального опалення або охолодження. Їх можна використовувати для керування індивідуальними фанкойлами, радіаторами, повітронагрівачами або конвекторами. Залежно від обраної моделі, керування клапанами може здійснюватися низьковольтним або мережевим контролером SPST (одноплоюсним на один напрямок) або SPDT (однополюсним на два напрямки), наприклад, кімнатним термостатом, аквастатом або реле витрати.

Конструктивною перевагою водяних клапанів серії VC є синусоїдальний хід приводу клапана, і тому вони працюють безшумно і гасять гідравлічний удар. Завдяки вбудованій логічній схемі привід споживає енергію тільки при переведенні клапана в положення, що задається.

Головку приводу можна знімати, не порушуючи цілісність системи водопостачання. Всі типи приводів взаємозамінні на будь-яких корпусах клапанів, забезпечуючи максимальну гнучкість при складанні та обслуговуванні котлових технологічних ліній.

Конструкція поршня клапана забезпечує замикання порту незалежно від перепаду тиску клапана. Клапани придатні як поділу потоку води AB на A і B, так змішування потоків A і B і отримання AB.

Особливості зонних клапанів Honeywell серії VC

• Міцна конструкція
• Керується низьковольтним або мережевим контролером SPST або SPDT
• Мінімальне споживання енергії приводом
• Перепад тиску до 4 бар
• Подвійна ізоляція приводу
• Швидкороз'ємні електричні з'єднання
• Швидка та легка заміна рухомих частин
• При установці головки приводу не потрібно дренажувати систему
• Висока пропускна спроможність

Конструкція зонних клапанів Honeywell серії VC

Зонні клапани серії VC складаються з:

• Корпуси клапана з різними сполучними кінцями
• Штока та картриджа в зборі
• Приводи із гніздом Molex™
• Трубна арматура (більшість моделей)

Матеріали зонних клапанів Honeywell серії VC

• Корпус клапана - із бронзи.
• Шток - з нержавіючої сталі
• Картридж — з Ryton™ та Noryl™
• Кільцеві ущільнення - з каучуку на основі EPDM
• Кришка приводу з Noryl™
• Основа приводу – з Ryton™

Принцип роботи зонних клапанів Honeywell серії VC

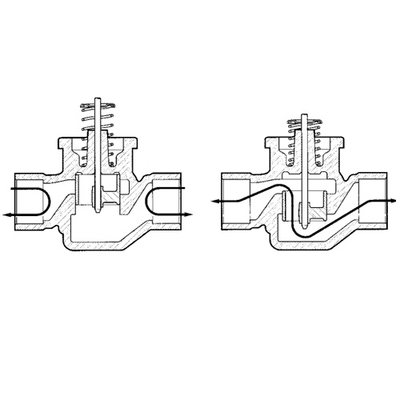

2-позиційні водяні клапани серії VC використовуються для регулювання потоку гарячої чи холодної води у побутових та малих комерційних системах. Вони складаються з приводу, клапана та вузла картриджа. Усі рухомі та ущільнюючі частини клапана розміщені у вузлі картриджа. Порти герметично закриваються кільцями ущільнювачів на зовнішній поверхні поршня. Коли шток клапана опускається, порт B герметично закривається, забезпечуючи проходження потоку між портом AB і портом A. Коли шток знаходиться у верхньому положенні, потік йде між портом AB і портом B. У цій серії клапанів передбачені різні варіанти трубних з'єднань, придатних для різних систем. Характеристика втрати тиску клапана залежить від трубних з'єднань та розмірів. Фактичні розрахункові параметри клапанів наведено у розділі «Технічні характеристики».

Клапан із приводом SPDT (3-провідним):

При надходженні запиту на тепло контролерні контакти NO замикаються, клапан закриває порт B і відкриває порт A. Коли порт A повністю відкривається, кулачок замикає кінцевий перемикач SW1 і розмикає кінцевий перемикач SW2. Після того, як потреба в теплі задоволена, контролерні контакти NC замикаються, клапан подається живлення через SW1, в результаті чого порт A закривається. Коли порт A повністю закривається, кулачок замикає SW2 та розмикає SW1. Клапан готовий до наступного запиту на тепло.

Клапан із приводом SPST (2-провідним + загальний провід):

При надходженні запиту на тепло контролерні контакти замикаються, живлення подається на RLY1, змушуючи спрацьовувати контакти NO в перемикачі SW3, у результаті порт B закривається, а порт A відкривається. Коли порт A буде повністю відкритий, кулачок замикає перемикач SW1 та розмикає перемикач SW2. Після того, як потреба у теплі задоволена, контролерні контакти розмикаються. Подача живлення на RLY1 припиняється, змушуючи спрацьовувати контакти NC у SW3, і порт A переводиться в закрите положення через SW1 та контакти NC перемикача SW3. Коли порт A повністю закривається, кулачок замикає SW2 та розмикає SW1. Клапан готовий до наступного запиту на тепло.

Електричні з'єднання

На рисунках показано схеми електричних з'єднань. Порт AB-A "відкритий" і AB-B "відкритий" означає, що клапан "відкритий" і "закритий". У стаціонарній електропроводці має бути передбачено засіб відключення від живлення, що має зазор між замикаючими контактами не менше ніж 3 мм на всіх полюсах. У моделях із з'єднувачем Molex™ напруги живлення приводу та допоміжного перемикача повинні бути однаковими, щоб задовольняти атестаційні вимоги. Для систем із змішаною напругою живлення рекомендується використовувати кабельний монтаж.

Схема послідовності логічних операцій з 3- провідним приводом для контролера SPDT

Схема послідовності логічних операцій з 2- провідним (+ загальним проводом) приводом для контролера SPST

Технічний опис "Зонний двоходовий клапан Honeywell VCZAP1000 DN25"
