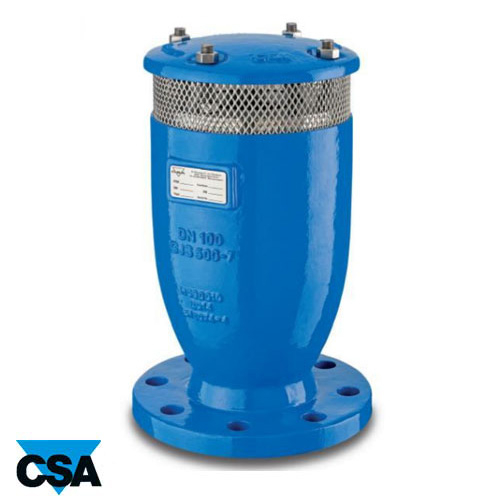

Вантуз повітряний CSA FOX 3F AS DN 2" PN10/16 (F13003B02F)

Вантуз повітряний CSA серії FOX 3F AS є повнопрохідним протиударним клапаном автоматичного випуску повітря з вбудованою системою захисту від гідравлічного удару і запобігання стрибкам тиску. Клапан цієї серії комбінований і може виконувати роль повітровідвідника для випуску повітряних накопичень із системи під час її роботи та, особливо при її заповненні, а також роль повітрозабірника для впуску великих об'ємів повітря у разі спорожнення або розриву труби, щоб запобігти утворенню вакууму. Щоб уникнути швидкого наближення стовпа води з можливим раптовим закриттям рухомого блоку та ризиком гідроудару в конструкції FOX 3F AS передбачений протиударний механізм з регульованими соплами, який контролюватиме швидкість відтоку повітря.

Повітряні клапани CSA FOX 3F AS відмінно підходять коли потрібно забезпечити автоматичний випуск повітряних кишень скупчених у критичних місцях напірного трубопроводу (високі точки та місця зміни ухилу) тим самим забезпечивши відсутність небажаної втрати напору та зменшення протоки через систему, а також потурбуватися про можливе виникнення вакууму, який може призвести до пошкоджень обладнання та деформації трубопроводу.

Галузь застосування:

• Магістралі.
• Водопостачання.
• Системи зрошення.
• В основному ця модель використовується на насосах, при зміні ухилу при підйомі і в критичних точках трубопроводу, схильних до гідравлічного удару і відриву колони.

Технічні особливості та переваги FOX 3F AS:

• Однокамерний повнопрохідний корпус з ковкого чавуну та з епоксидним покриттям, забезпечений внутрішніми ребрами для точного напрямку поплавця.
• Номінальний тиск PN 10, 16, 25 або 40 бар.
• Дренажний клапан для контролю камери та скидання тиску під час технічного обслуговування.
• Рухомий блок, що складається з циліндричного поплавця і верхнього диска з жорсткого поліпропілену, з'єднаних системою випуску повітря з AISI 316. Тверді циліндричні поплавці, отримані на верстаті з ЧПК дозволяють уникнути деформацій і забезпечують високу точність ковзання всередині корпусу вантуза.
• Сопло та тримач прокладки, а також частина системи випуску повітря CSA повністю виготовлені з нержавіючої сталі AISI 316 та розроблені з контролем стиснення прокладки для запобігання процесу старіння та подальших витоків у робочих умовах.
• Технічне обслуговування можна легко виконувати зверху, не знімаючи повітряний клапан із труби.
• Система запобігання гідравлічному удару (також звана функцією AS), що ніколи не контактує з водою, забезпечується пружиною і валом з нержавіючої сталі, диском з регульованими форсунками для контролю відтоку повітря.
• Кришка з пластичного матеріалу та сітка з нержавіючої сталі у стандартному виконанні для запобігання проникненню комах, з додатковим виходом для занурювального застосування.

Технічний опис CSA FOX 3F AS
