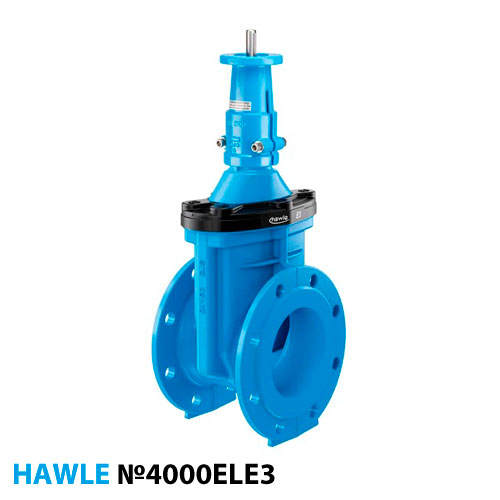

Засувка клинова Hawle 4000ELE3 DN 100 PN16 під ел.привод (5019307)

Фланцева чавунна засувка з гумовим клином серії 4000ELE3

Особливості конструкції моделі:

• Клинова засувка, що пружно замикається, з гладким прохідним каналом;
• Можливість легкого чищення завдяки однаковому діаметру проходу;
• Один шток для кількох діаметрів засувок;
• Засувка обладнана адаптером під електропривод (Е3 адаптер): No. 8630Е3;
• На 100% підходить для роботи з електроприводом;
• Подвійний байонетний замок, клин та гайка клина з епоксидним покриттям;
• Кільця ущільнювачів круглого перерізу повністю занурені в деталі з корозійностійкого матеріалу і допускають можливість заміни під тиском (відповідно до ISO 7259);
• Підходить для безколодезної установки;
• Легке переобладнання для використання з індикатором положення та електроприводом на основі стандартної кришки засувки.

1. Корпус

2. Кришка

3. Клин

4. Направляюча клина

5. Гайка клину

6. Шпиндель із дуплексної нержавіючої сталі

7. Втулка з кільцями ущільнювачів круглого перерізу

8. Кільця ущільнювачів круглого перерізу

9. Ковпачок

10. Ущільнення кришки

11. Болти з внутрішнім шестигранником

12. Захисна кришка на верхню частину

13. Опора шпинделя

14. Ковзаючі шайби

15. Стопорна шайба

Переваги клинової засувки Hawle-E3:

• 100% захисту від негативної дії корозії;
• Верхні частини засувки Е3 повністю сумісні з усіма корпусами Е2 та аксесуарами;
• Можливе механічне чищення труб, завдяки гладкому прохідному каналу;
• Гарантія якості 10 років.

Розміри засувки:

Розміри фланця відповідають EN 1092-2, отвори згідно:

• EN 1092-2 | PN 10-стандарт (4000E3, 4700E3);
• EN 1092-2 | PN 25 (4010E3, 4710E3);
• EN 1092-2 | PN 16 за DN 200 (4000E3, 4700E3) вказати при замовленні. Інші стандарти під запит.
