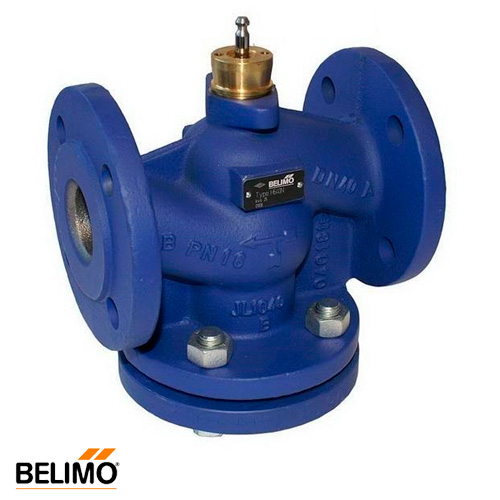

Опис продукту Belimo H625N Клапан регулюючий двоходовий DN25 | Kvs 10
Седельный регулирующий двухходовой клапан Belimo H6...N
Двухходовые седельные фланцевые клапаны Belimo H6…N предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Принцип работы
Седельный клапан приводится в действие электроприводом линейного действия. Электропривод управляется стандартным аналоговым сигналом или по 3х-точечной схеме и передвигает конус клапана — рабочий элемент — в положение, соответствующее управляющему сигналу.
Особенности изделия
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ для поворота привода.
Примечание
2х-ходовой клапан может быть преобразован в 3х-ходовой удалением заглушки с порта В
Описание основных характеристик
Сфера применения
Отопление, вентиляция, кондиционирование воздуха
Регулируемая среда
Холодная или горячая вода, вода с антифризом < 50% от объема.
Рабочее давление
16 бар
Максимальная температура, °С
120
Пропускная способность
10 м3/ч
Материал корпуса
Чугун
Тип присоединения
DN 25
Таблица подбора электроприводов Belimo к клапанам серии H6 ...N
DN, мм
kVS,м3/ч
3х-ход.
Электроприводы
Управление 0...10В
3х-точечн. управление
С возврат. пружиной
15
0.63
Н611N
15
1
Н612N
15
1.6
Н613N
15
2,5
Н614N
15
4
Н615N
20
6,3
Н620N
25
10
Н625N
32
16
Н632N
40
25
Н640N
50
40
Н650N
65
58
Н664N
80
90
Н679N
65
63
Н665N
80
100
Н680N
100
145
Н6100N
Седельный регулирующий двухходовой клапан Belimo H6...N
Двухходовые седельные фланцевые клапаны Belimo H6…N предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Принцип работы
Седельный клапан приводится в действие электроприводом линейного действия. Электропривод управляется стандартным аналоговым сигналом или по 3х-точечной схеме и передвигает конус клапана — рабочий элемент — в положение, соответствующее управляющему сигналу.
Особенности изделия- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ для поворота привода.
Примечание
2х-ходовой клапан может быть преобразован в 3х-ходовой удалением заглушки с порта В
Описание основных характеристик | |
Сфера применения | Отопление, вентиляция, кондиционирование воздуха |
Регулируемая среда | Холодная или горячая вода, вода с антифризом < 50% от объема. |
Рабочее давление | 16 бар |
Максимальная температура, °С | 120 |
Пропускная способность | 10 м3/ч |
Материал корпуса | Чугун |
Тип присоединения | DN 25 |
Таблица подбора электроприводов Belimo к клапанам серии H6 ...N
DN, мм | kVS,м3/ч | 3х-ход. | Электроприводы | ||||||
Управление 0...10В | 3х-точечн. управление | С возврат. пружиной | |||||||
15 | 0.63 | Н611N | | | |||||
15 | 1 | Н612N | | | |||||
15 | 1.6 | Н613N | | | |||||
15 | 2,5 | Н614N | | | |||||
15 | 4 | Н615N | | | |||||
20 | 6,3 | Н620N | | | |||||
25 | 10 | Н625N | | | |||||
32 | 16 | Н632N | | | |||||
40 | 25 | Н640N | | | | | |||
50 | 40 | Н650N | | | | | |||
65 | 58 | Н664N | | | | | |||
80 | 90 | Н679N | | | | | |||
65 | 63 | Н665N | | | | | | ||
80 | 100 | Н680N | | | | | | ||
100 | 145 | Н6100N | | | | | |
